  貼片MOS管 2305 PMOS 2305中文資料







  貼片MOS管 2305的特點：


  • 便攜式設備負載開關(guan)

  • DC/DC 轉換








  貼片MOS管 2305的引腳圖：









  貼片MOS管 2305的極限值(除非有特殊說明，T_A=25℃)：

  參數	符號	數值	單位
  漏極-源極電壓	BVDSS	-20	V
  柵極-源極電壓	VGS	±8
  漏極電流-連續	ID	-5	A
  總耗散功率	PD	0.4	W
  結溫	TJ	150	℃
  存儲溫度	Tstg	-55~+150







  貼片MOS管 2305的電特性(除非有特殊說明，T_A=25℃)：


  參數	符號	最小值	典型值	最大值	單位
  漏極-源極擊穿電壓	V(BR)DSS	-12			V
  柵極開啟電壓	VGS(th)	-0.5		-0.9
  零柵壓漏極電流	IDSS			-1	uA
  柵極漏電流	IGSS			±100	nA
  靜態漏源導通電阻 ID=-4A,VGS=-4.5V	RDS(ON)		35	45	mΩ
  靜態漏源導通電阻 ID=-3A,VGS=-2.5V			48	59
  靜態漏源導通電阻 ID=-2A,VGS=-1.8V			65	89
  輸入電容	CISS		740		pF
  輸入電容	COSS		290
  反向傳輸電容	CRSS		190
  柵源電荷密度	Qgs		1.2		nC
  柵漏電荷密度	Qgd		1.6

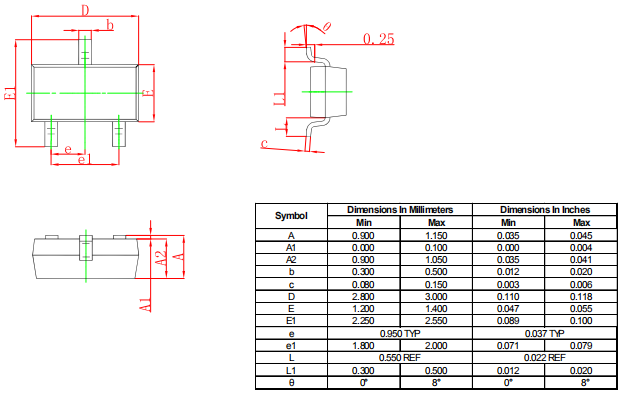

  貼片MOS管 2305的封裝外形尺寸：









  ---
