  2310mos管規格書(shu) GM2310 國產(chan) 場效應管







  國產(chan) 場效應管 GM2310的引腳圖：









  國產(chan) 場效應管 GM2310的極限參數：

  • 漏極-源極電壓 B_VDSS：20V

  • 柵極-源極電壓 V_GS：±8V

  • 漏極電流-連續 I_D：5A

  • 漏極電流-脈衝(chong) I_DM：18A

  • 總耗散功率(T_A=25℃)：1250mW

  • 結溫 T_J：150℃

  • 存儲(chu) 溫度 T_stg：-55~+150℃








  國產(chan) 場效應管 GM2310的電特性：

  參數	符號	最小值	典型值	最大值	單位
  漏極-源極擊穿電壓	BVDSS	20			V
  柵極開啟電壓	VGS(th)	0.45		1.2
  內附二極管正向壓降	VSD			1.5
  零柵壓漏極電流	IDSS			1	uA
  柵極漏電流	IGSS			±100	nA
  靜態漏源導通電阻 (ID=5A,VGS=4.5V)	RDS(ON)		22	24	mΩ
  靜態漏源導通電阻 (ID=2A,VGS=2.5V)			28	30
  靜態漏源導通電阻 (ID=1A,VGS=1.8V)			38	45
  輸入電容	CISS		600		pF
  輸出電容	COSS		120
  開啟時間	t(on)		8		ns
  關斷時間	t(off)		60

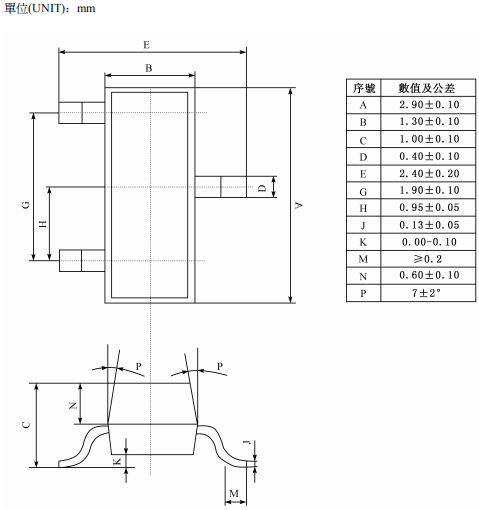

  國產(chan) 場效應管 GM2310的封裝外形尺寸：









  ---
