  华体会体育沃尔夫斯堡 BTA12-600B參數 BTA12 hth棋牌软件







  hth棋牌软件 BTA12的引腳圖：









  hth棋牌软件 BTA12的應用領域：

  • 加熱控製器

  • 調光/調速控製器

  • 洗衣機

  • 攪拌機

  • 咖啡壺

  • 電動工具

  • 吸塵器等家用電器








  hth棋牌软件 BTA12的極限參數(T_CASE=25℃)：

  • 斷態重複峰值電壓 V_DRM/V_RRM：600/800V

  • 通態均方根電流 I_T(RMS)：12A

  • 通態不重複浪湧電流 I_TSM：120A

  • 通態電流臨(lin) 界上升率 dI_T/dt：50A/μs

  • 門極峰值電流 I_GM：4A

  • 門極平均功率 P_G(AV)：1W

  • 存儲(chu) 溫度 T_STG：-40~+150℃

  • 工作結溫 T_j：-40~+125℃








  hth棋牌软件 BTA12的電特性：

  1、三象限參數：

  符號	參數	數值			單位
  		TW	SW	CW
  IGT	門極觸發電流	≤5	≤10	≤35	mA
  VGT	門極觸發電壓	≤1.3			V
  VGD	門極不觸發電壓	≥0.2
  IH	維持電流	≤10	≤15	≤35	mA
  IL	擎住電流 I-III	≤10	≤25	≤50
  	擎住電流 II	≤15	≤30	≤60
  dVD/dt	斷態電壓臨界上升率	≥20	≥40	≥500	V/μs
  VTM	通態壓降	≤1.55			V
  IDRM/IRRM	斷態重複峰值電流 VD=VDRM/VRRM,Tj=25℃	≤5			μA
  	斷態重複峰值電流 VD=VDRM/VRRM,Tj=125℃	≤1			mA







  2、四象限參數：

  符號	參數	數值		單位
  		C	B
  IGT	門極觸發電流 I-II-III	≤25	≤50	mA
  	門極觸發電流 IV	≤50	≤100
  VGT	門極觸發電壓	≤1.3		V
  VGD	門極不觸發電壓	≥0.2
  IH	維持電流	≤25	≤50	mA
  IL	擎住電流 I-III-IV	≤40	≤50
  	擎住電流 II	≤80	≤100
  dVD/dt	斷態電壓臨界上升率	≤200	≥400	V/μs
  VTM	通態壓降	≤1.55		V
  IDRM/IRRM	斷態重複峰值電流 VD=VDRM/VRRM,Tj=25℃	≤5		μA
  	斷態重複峰值電流 VD=VDRM/VRRM,Tj=125℃	≤1		mA

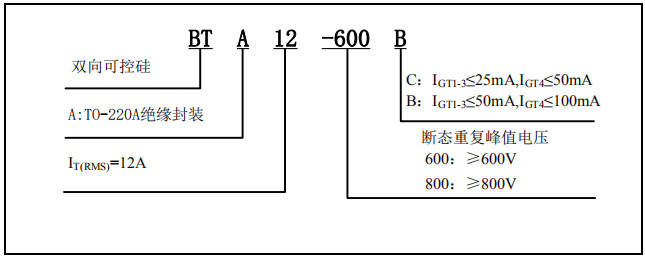

  hth棋牌软件 BTA12的型號、標識說明：









  ---
