國產三端穩壓器 78L05 SOT89-3 貼片穩壓IC的引腳圖

• 來源：hth体育官网登录 更新時間：2020-08-06 15:46:21點擊：6次

•


  國產(chan) 三端穩壓器 78L05 SOT89-3 貼片穩壓IC的引腳圖







  國產(chan) 三端穩壓器 78L05的描述：

          78L05是一顆三端穩壓電源調整器，能被用作齊納二極管/電阻器組合替換。它提供二個(ge) 數量級的有效的產(chan) 品改善阻抗，低靜態電流。這些特性使穩壓器可以給本機或板卡穩壓提供一個(ge) 很好的解決(jue) 噪聲幹擾問題的方案。78L05提供一個(ge) 極好計算機主板立體(ti) 聲電源解決(jue) 方案。







  國產(chan) 三端穩壓器 78L05的引腳圖：









  國產(chan) 三端穩壓器 78L05的主要特點：

  • 輸出電流可達 100mA

  • 輸出電壓可達 5V

  • 輸出進度可達 ±4%

  • 簡單的外圍電路

  • 靜電防護 ESD 可達 2.7KV

  • 封裝形式：SOT89-3、TO-92、SOP-8







  國產(chan) 三端穩壓器 78L05的應用：

  • 網絡產(chan) 品

  • DVD-ROM，CD-ROM

  • 聲卡和電腦主板

  • 線性穩壓源

  • 控製器








  國產(chan) 三端穩壓器 78L05的封裝腳位圖：

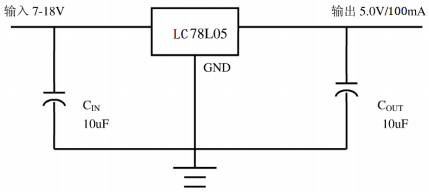

  國產(chan) 三端穩壓器 78L05的典型應用線路圖：









  國產(chan) 三端穩壓器 78L05的極限值：

  • 功耗 P ---------------------------------------------------- 0.75W

  • 輸入電壓 V_IN -------------------------------------------- 18V

  • 烙鐵焊接溫度(10秒) T_LEAD ----------------------------- 260℃

  • 工作溫度範圍 T_J ----------------------------------------- 0~+125℃

  • 存儲(chu) 溫度 T_STG -------------------------------------------- -65~+150℃

  • 靜電防護 V_ESD -------------------------------------------- 2.7KV

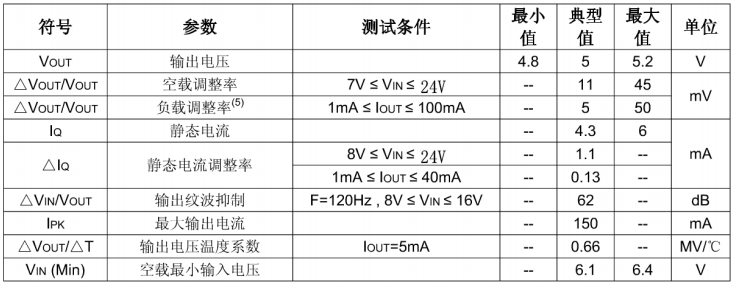

  國產(chan) 三端穩壓器 78L05的電特性：

  VIN=10V;IOUT=10mA;CIN=0.33μF;COUT=0.1μF;TJ=25℃有特殊說明的除外。

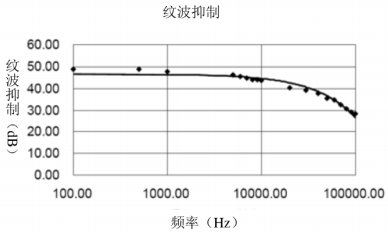

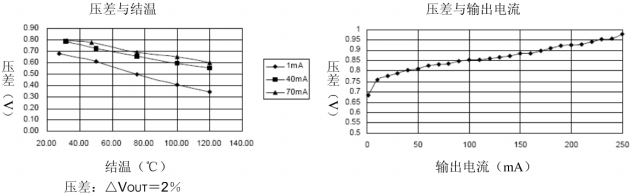

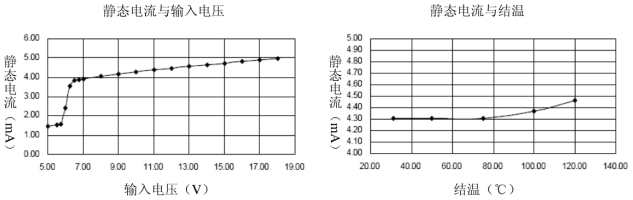

  國產(chan) 三端穩壓器 78L05的特性曲線：

  VIN=10V;IOUT=40mA;CIN=0.33μF;COUT=0.1μF;TJ=25℃有特殊說明的除外。

















  ---
