  國產(chan) 替代運算放大器芯片說明書(shu)







  LM258 低功耗雙運算放大器：





  1、概述


         LM258是由兩(liang) 個(ge) 獨立的高增益運算放大器組成。可以是單電源工作，也可以是雙電源工作，電源的功耗電流與(yu) 電源電壓大小無關(guan) 。應用範圍包括音頻放大器、工業(ye) 控製、DC增益部件和所有常規運算放大電路。LM258采用DIP8或SOP8封裝形式。







  2、特點：

  • 可單電源或雙電源工作

  • 包含兩(liang) 個(ge) 運算放大器

  • 邏輯電路匹配

  • 功耗小

  • 頻率範圍寬








  3、管腳排列圖：









  LM321 單通道運算放大器：




  1、概述：

          LM321是一款通用單通道運算放大器，具有內(nei) 部補償(chang) 和真正的差分輸入級。該運算放大器具有3 V至32 V的寬電源電壓，適用於(yu) 單電源，±1.5至±16 V（適用於(yu) 分離電源），適合各種應用。即使在高達1.5 nF的大容性負載下，LM321的單位增益也很穩定。 LM321采用節省空間的 SOT23-5封裝。







  2、特點：

  • 寬電源電壓範圍：3V~32V

  • 短路保護輸出

  • 真正的差分輸入階段

  • 低輸入偏置電流

  • 內(nei) 部補償(chang)

  • 單身和分離供應操作

  • 1.5nF電容負載時單位增益穩定








  3、管腳排列圖：










  LM324 四路運算放大器：





  1、概述：

          LM324內(nei) 部包括有四個(ge) 獨立的、高增益、內(nei) 部頻率補償(chang) 的四運算放大器，適合於(yu) 電源電壓範圍很寬的單電源使用，也適用於(yu) 雙電源工作模式，在推薦的工作條件下，電源電流與(yu) 電源電壓無關(guan) 。它的使用範圍包括傳(chuan) 感放大器、直流增益模組和其他所有可用單電源供電的使用運算放大器的場合。







  2、特點：


  • 工內(nei) 置頻率補償(chang) 回路

  • 直流電壓增益高(約 100dB)

  • 單位增益頻帶寬(約 1MHz)

  • 電源電壓範圍寬：單電源：3~32V、雙電源：±1.5~±16V

  • 低功耗電流 0.5mA，適合於(yu) 電池供電

  • 輸出電壓擺幅大(0至Vcc-1.5V)

  • 封裝形式：DIP14、SOP14

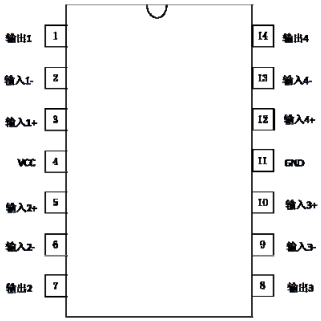

  3、管腳排列圖：









  LM358 雙運算放大器：




  1、概述：

          LM358內(nei) 部包括有兩(liang) 個(ge) 獨立的、高增益、內(nei) 部頻率補償(chang) 的雙運算放大器，適合於(yu) 電源電壓範圍很寬的單電源使用，也適用於(yu) 雙電源工作模式，在推薦的工作條件下，電源電流與(yu) 電源電壓無關(guan) 。它的使用範圍包括傳(chuan) 感放大器、直流增益模組，音頻放大器、工業(ye) 控製、DC增益部件和其他所有可用單電源供電的使用運算放大器的場合。







  2、特點：

  • 內(nei) 置頻率補償(chang) 回路

  • 直流電壓增益高(約 100dB)

  • 單位增益頻率寬(約 1MHz)

  • 電源電壓範圍寬：單電源(3~36V)、雙電源(±1.5~±18V)

  • 低功耗電流0.5mA，適合於(yu) 電池供電

  • 低輸入偏置電流 45nA

  • 低輸入失調電壓 2mV

  • 共模輸入電壓範圍寬，接近地電平

  • 差模輸入電壓範圍寬，等於(yu) 電源電平範圍

  • 輸出電壓擺幅大(0至VCC-1.5V)

  • 封裝形式：DIP8、SOP8








  3、管腳排列圖：









  ---
