  X0805貼片可控矽 TO-252 X0805华体会竞猜app







  貼片可控矽 X0805的應用領域：

          X0805可控矽應用於(yu) ：摩托車點火器、汽油機點火器、LED燈控製器、咖啡壺、直發器等...







  貼片可控矽 X0805的引腳圖：









  貼片可控矽 X0805的特點：

  • PNPN 四層結構的矽單向器件

  • 門極靈敏觸發

  • P 型對通擴散隔離

  • 台麵玻璃鈍化工藝

  • 背麵多層金屬電極

  • 符合 RoHS 規範

  • 封裝形式：TO-252








  貼片可控矽 X0805的極限參數(T_CASE=25℃)：

  符號	參數	數值	單位
  VDRM/VRRM	斷態重複峰值電壓	600/800	V
  IT(AV)	通態平均電流	5	A
  IT(RMS)	通態均方根電流	8
  ITSM	通態不重複浪湧電流	70
  I2t	I2t 值	25	A2s
  dIT/dt	通態電流臨界上升率	50	A/μs
  IGM	門極峰值電流	3	A
  PGM	門極峰值功率	4	W
  PG(AV)	門極平均功率	1
  TSTG	存儲溫度	-40~+150	℃
  Tj	工作結溫	-40~+110







  貼片可控矽 X0805的電特性：

  符號	參數	數值	單位
  IGT	門極觸發電流	10~200	μA
  VGT	門極觸發電壓	0.65	V
  VGD	門極不觸發電壓	0.2
  IH	維持電流	5	mA
  IL	擎住電流	6
  dVD/dt	斷態電壓臨界上升率	10	V/μs
  VTM	通態壓降	1.55	V
  IDRM/IRRM	斷態重複峰值電流 VD=VDRM/VRRM,Tj=25℃	5	μA
  	斷態重複峰值電流 VD=VDRM/VRRM,Tj=110℃	200

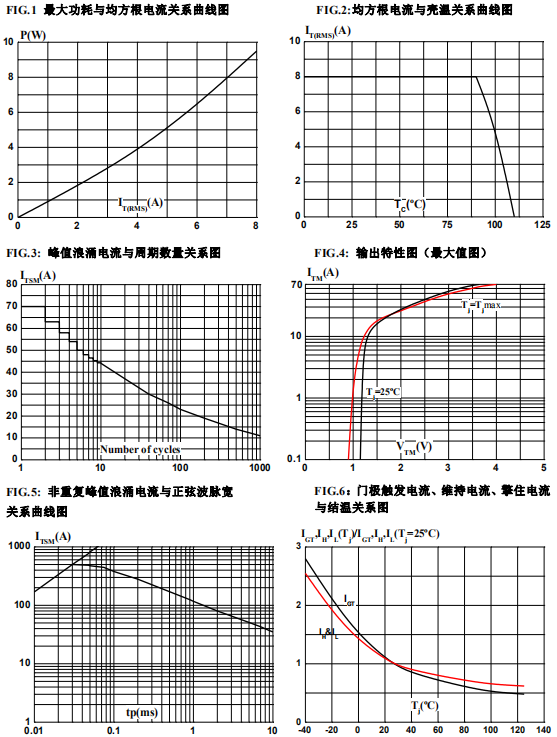

  貼片可控矽 X0805的參數特性曲線：









  ---
