國產雙運放 LM258 8腳放大器 LM258的規格書

• 來源：hth体育官网登录 更新時間：2020-07-27 14:02:18點擊：6次

•


  國產(chan) 雙運放 LM258 8腳放大器 LM258的規格書(shu)







  國產(chan) 雙運放 LM258的概述：

          LM258是由兩(liang) 個(ge) 獨立的高增益運算放大器組成。可以是單電源工作，也可以是雙電源工作，電源的功耗電流與(yu) 電源電壓大小無關(guan) 。應用範圍包括音頻放大器、工業(ye) 控製、DC增益部件和所有常規運算放大電路。LM258采用DIP8或SOP8封裝形式。







  國產(chan) 雙運放 LM258的特點：

  • 可單電源或雙電源工作

  • 包含兩(liang) 個(ge) 運算放大器

  • 邏輯電路匹配

  • 功耗小

  • 頻率範圍寬

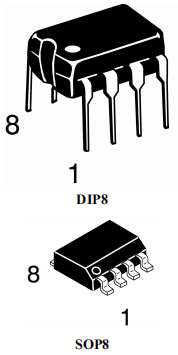

  國產(chan) 雙運放 LM258的引腳圖：

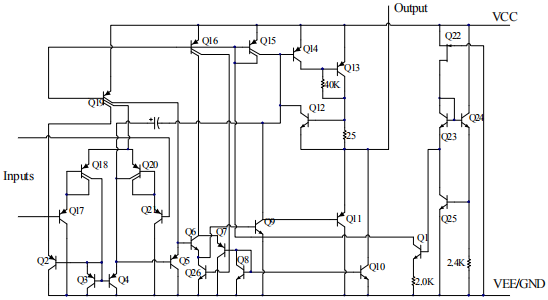

  國產(chan) 雙運放 LM258的功能框圖(每路運放)：

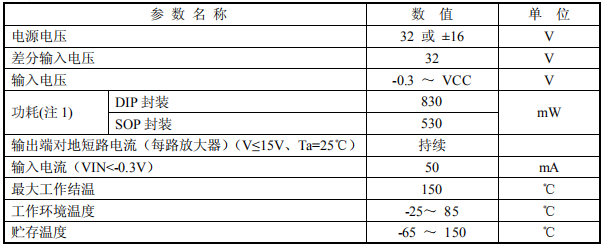

  國產(chan) 雙運放 LM258的極限值(絕對最大額定值，若無其它規定，Tamb=25℃)：



  注1：不能超過最大結溫。

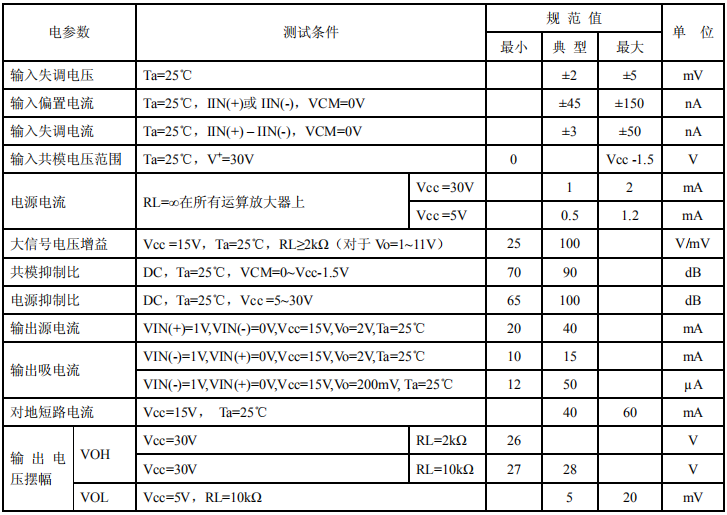

  國產(chan) 雙運放 LM258的電特性(若無其它規定，Vcc=5V)：

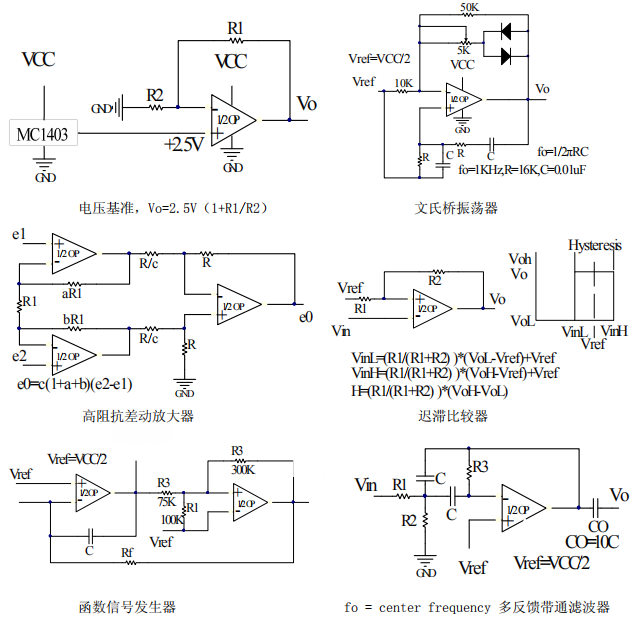

  國產(chan) 雙運放 LM258的典型應用圖：









  ---
