貼片MOS EMB20P03G SOP-8 P溝道場效應管

• 來源：hth体育官网登录 更新時間：2020-05-29 11:02:02點擊：6次

•


  貼片MOS EMB20P03G SOP-8 P溝道場效應管







  貼片MOS EMB20P03G的極限值：

  除非另有說明，T_A=25℃

  參數	符號	數值	單位
  漏極-源極電壓	BVDSS	-30	V
  柵極-源極電壓	VGS	±25
  漏極電流-連續 TC=25℃	ID	-10	A
  漏極電流-連續 TC=100℃		-8
  漏極電流-脈衝	IDM	-40
  雪崩電流	IAS	-15
  雪崩能量	EAS	5	mJ
  重複雪崩能量	EAR	2.5
  功耗 TA=25℃	PD	2.5	W
  功耗 TA=100℃		1
  工作結溫和存儲溫度	Tj,Tstg	-55~150	℃

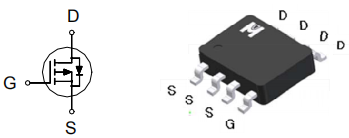

  貼片MOS EMB20P03G的引腳圖：









  貼片MOS EMB20P03G的電特性：

  參數	符號	最小值	典型值	最大值	單位
  漏極-源極擊穿電壓	V(BR)DSS	-30			V
  柵極-源極電壓	VGS(th)	-1	-2	-3
  柵極漏電流 VDS=0V,VGS=±20V	IGSS			±100	nA
  柵極漏電流 VDS=0V,VGS=±25V				±500
  零柵壓漏極電流 VDS=-24V,VGS=0V	IDSS			-1	μA
  零柵壓漏極電流 VDS=-20V,VGS=0V,Tj=125℃				-10
  靜態漏源導通電阻 VGS=-10V,ID=-10A	RDS(ON)		17.5	20	mΩ
  靜態漏源導通電阻 VGS=-4.5V,ID=-7A			26	35
  正向跨導	gfs		24		S
  輸入電容	Ciss		1407		pF
  輸出電容	Coss		208
  反向傳輸電容	Crss		164
  柵源電荷密度	Qgs		3.2		nC
  柵漏電荷密度	Qgd		4.9
  開啟延遲時間	td(on)		10		nS
  開啟上升時間	tr		8
  關斷延遲時間	td(off)		25
  開啟下降時間	tf		6







  貼片MOS EMB20P03G的封裝外形尺寸：









  ---
