場效應管9205 N溝道MOS管 9205

• 來源：hth体育官网登录 更新時間：2020-05-28 15:42:53點擊：6次

•


  場效應管9205 N溝道MOS管 9205







  N溝道MOS管 9205的描述：

          9205是一個(ge) 20V/6A的N溝道增強型場效應管，具有1W低功耗、低導通電阻且的容易製造的特點。







  N溝道MOS管 9205的特點：

  • R_DS(ON)≤38mΩV_GS=4.5V

  • 低反向傳(chuan) 輸電容（CRSS=typical 150pF）

  • 快速切換功能

  • 改良的dv/dt能力，高強度

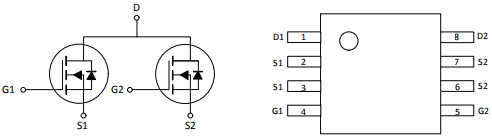

  N溝道MOS管 9205的管腳排列：









  N溝道MOS管 9205的極限值：

  參數	符號	數值	單位
  漏極-源極電壓	BVDSS	20	V
  柵極-源極電壓	VGS	±12
  漏極電流-連續	ID	6	A
  漏極電流-脈衝	IDM	20
  功耗	PD	1	W
  熱阻	θJA	125	℃/W
  結溫	TJ	150	℃
  存儲溫度	Tstg	-55~+150







  N溝道MOS管 9205的電特性：

  除非有特殊要求，T_J=25℃


  參數	符號	最小值	典型值	最大值	單位
  漏極-源極擊穿電壓	BVDSS	20			V
  柵極開啟電壓	VGS(TH)	0.5		1.5
  零柵壓漏極電流(VGS=0V,VDS=20V)	IDSS			1	uA
  柵極漏極電流	IGSS			±100	nA
  靜態漏源導通電阻(ID=6A,VGS=4.5V)	RDS(ON)			38	mΩ
  靜態漏源導通電阻(ID=5.2A,VGS=2.5V)				48
  輸入電容	Ciss		1035		pF
  共源輸出電容	Coss		320
  反向傳輸電容	Crss		150
  開啟延遲時間	tD(on)		30		ns
  開啟上升時間	TR		70
  關斷延遲時間	tD(off)		40
  關斷上升時間	TF		65
  柵源電荷密度	Qgs		4.5		nC
  柵漏電荷密度	Qgd		7
  內附二極管正向壓降	VSD			1.2	V







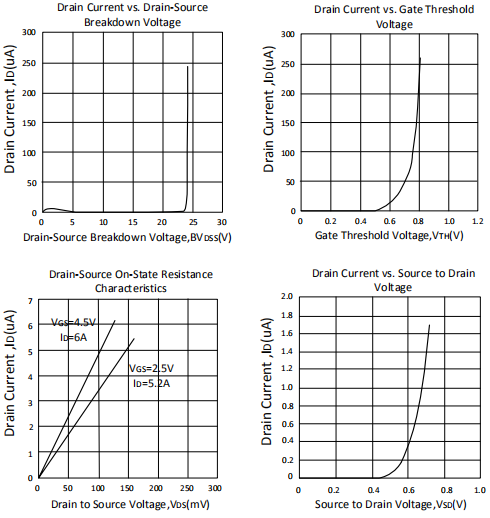

  N溝道MOS管 9205的典型應用圖：









  ---
