MAC97A6可控矽可以用MAC97A8型號替換嗎？

• 來源：hth体育官网登录 更新時間：2020-05-21 10:52:34點擊：6次

•


  MAC97A6可控矽可以用MAC97A8型號替換嗎？







  一、型號替換：

          可控矽MAC97A6是一個(ge) 0.8A的四象限华体会体育沃尔夫斯堡，電壓可以做到600V或者800V。封裝形式有：TO-92、SOT-23-3L。

          型號替換可以用：MAC97A8、Z00607和BT131等。







  二、可控矽MAC97A6的概述：

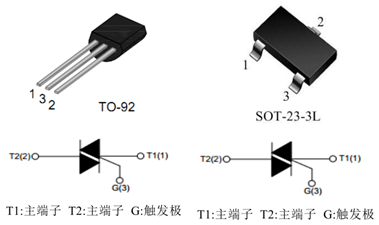

  1、MAC97A6的特點與(yu) 引腳圖：

  • NPNPN 五層結構的矽雙向器件

  • P 型對通擴散隔離

  • 台麵玻璃鈍化工藝

  • 背麵多層金屬電極

  • 符合 RoHS 規範

  • 封裝形式：TO-92、SOT-23-3L










  2、MAC97A6的主要參數：

  極限參數：
  符號	參數	數值	單位
  VDRM/VRRM	斷態重複峰值電壓	600/800	V
  IT(RMS)	通態均方根電流	0.8	A
  ITSM	通態不重複浪湧電流	8
  TSTG	存儲溫度	-40~+150	℃
  Tj	工作結溫	-40~+125
  電特性：
  IGT	門極觸發電流 I-II-III	5	mA
  	門極觸發電流 IV	7
  VGT	門極觸發電壓	1.3	V
  VGD	門極不觸發電壓	0.2
  IH	維持電流	5	mA
  IL	擎住電流 I-III-IV	10
  	擎住電流 II	20
  VTM	通態壓降	1.55	V







  三、可控矽MAC97A8的概述：

  1、MAC97A8的引腳圖：

  TO-92：








  2、MAC97A8的主要參數：

  極限參數：
  符號	參數	數值	單位
  VDRM/VRRM	斷態重複峰值電壓	600/800	V
  IT(RMS)	通態均方根電流	0.8	A
  ITSM	通態不重複浪湧電流	8
  TSTG	存儲溫度	-40~+150	℃
  Tj	工作結溫	-40~+110
  電特性：
  IGT	門極觸發電流 I-II-III	5	mA
  	門極觸發電流 IV	7
  VGT	門極觸發電壓	2	V
  IH	維持電流	5	mA
  VTM	通態壓降	1.65	V







  四、可控矽Z00607的概述：

  1、Z00607的特點與(yu) 引腳圖：

  • NPNPN 五層結構的矽雙向器件

  • P 型對通擴散隔離

  • 台麵玻璃鈍化工藝

  • 背麵多層金屬電極

  • 符合 RoHS 規範

  • 封裝形式：TO-92









  2、Z00607的主要參數：

  極限參數：
  符號	參數	數值	單位
  VDRM/VRRM	斷態重複峰值電壓	600/800	V
  IT(RMS)	通態均方根電流	0.8	A
  ITSM	通態不重複浪湧電流	9
  TSTG	存儲溫度	-40~+150	℃
  Tj	工作結溫	-40~+110
  電特性：
  IGT	門極觸發電流 I-II-III	5	mA
  	門極觸發電流 IV	7
  VGT	門極觸發電壓	1.3	V
  VGD	門極不觸發電壓	0.2
  IH	維持電流	5	mA
  IL	擎住電流 I-III-IV	10
  	擎住電流 II	15
  VTM	通態壓降	1.55	V







  五、可控矽BT131的概述：

  1、BT131的特點與(yu) 引腳圖：

  • NPNPN 五層結構的矽雙向器件

  • P 型對通擴散隔離

  • 台麵玻璃鈍化工藝

  • 背麵多層金屬電極

  • 符合 RoHS 規範

  • 封裝形式：TO-92、SOT-89-3L、SOT-223-3L









  2、BT131的主要參數：

  極限參數：
  符號	參數	數值		單位
  VDRM/VRRM	斷態重複峰值電壓	600/800		V
  IT(RMS)	通態均方根電流	1		A
  ITSM	通態不重複浪湧電流	16
  TSTG	存儲溫度	-40~+150		℃
  Tj	工作結溫	-40~+125
  電特性：
  符號	參數	數值(D)	數值(E)	單位
  IGT	門極觸發電流 I-II-III	≤3	≤5	mA
  	門極觸發電流 IV	≤5	≤10
  VGT	門極觸發電壓	≤1.3		V
  VGD	門極不觸發電壓	≥0.2
  IH	維持電流	≤5	≤5	mA
  IL	擎住電流 I-III-IV	≤6	≤10
  	擎住電流 II	≤10	≤15
  VTM	通態壓降	≤1.55		V







  ---
