0.8A微觸發华体会竞猜app MCR100-6 SOT-23-3L

• 來源：hth体育官网登录 更新時間：2020-05-19 16:37:46點擊：6次

•


  0.8A微觸發华体会竞猜app MCR100-6 SOT-23-3L







  MCR100-6的引腳圖：









  MCR100-6的特點：

  • PNPN 四層結構的矽單向器件

  • 門極靈敏觸發

  • P 型對通擴散隔離

  • 台麵玻璃鈍化工藝

  • 背麵多層金屬電極

  • 符合 RoHS 規範

  • 封裝形式：SOT-23-3L








  MCR100-6的應用：

          脈衝(chong) 點火器、負離子發生器、邏輯電路驅動、彩燈控製器、漏電保護器、吸塵器軟啟動







  MCR100-6的極限值：

  • 斷態重複峰值電壓 V_DRM/V_RRM：400V

  • 通態均方根電流 I_T(RMS)：0.8A

  • 通態平均電流 I_T(AV)：0.5A

  • 通態不重複浪湧電流 I_TSM：8A

  • 通態電流臨(lin) 界上升率 dI_T/dt：50A/μs

  • 門極峰值電流 I_GM：0.2A

  • 門極峰值功率 P_GM：0.5W

  • 門極平均功率 P_G(AV)：0.1W

  • 存儲(chu) 溫度 T_STG：-40~+150℃

  • 工作結溫 T_j：-40~+110℃








  MCR100-6的電特性：

  符號	參數	最小值	典型值	最大值	單位
  IGT	門極觸發電流	10		80	μA
  VGT	門極觸發電壓			0.8	V
  VGD	門極不觸發電壓	0.2
  IH	維持電流			3	mA
  IL	擎住電流			4
  dVD/dt	斷態電壓臨界上升率	10			V/μs
  VTM	通態壓降			1.5	V
  IDRM/IRRM	斷態重複峰值電流 VD=VDRM/VRRM,Tj=25℃			5	μA
  	斷態重複峰值電流 VD=VDRM/VRRM,Tj=110℃			100

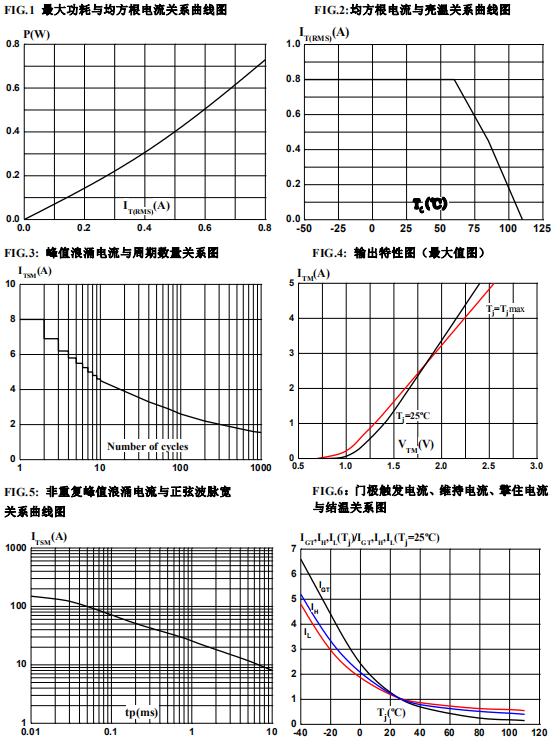

  MCR100-6的參數特性曲線：









  ---
