  2A可控矽 2P4M的引腳圖：









  2A可控矽 2P4M的應用：

         摩托車點火器、汽油機點火器、LED 燈控製器、彩燈控製器、咖啡壺、直發器








  2A可控矽 2P4M的特點：

  • PNPN 四層結構的矽單向器件

  • 門極靈敏觸發

  • P 型對通擴散隔離

  • 台麵玻璃鈍化工藝

  • 背麵多層金屬電極

  • 符合 RoHS 規範

  • 封裝形式：SOT-223-3L








  2A可控矽 2P4M的極限值：

  • 斷態重複峰值電壓 V_DRM/V_RRM：600/800V

  • 通態平均電流 I_T(AV)：2A

  • 通態均方根電流 I_T(RMS)：3A

  • 通態不重複浪湧電流 I_TSM：20A

  • 通態電流臨(lin) 界上升率 dI_T/dt：50A/μs

  • 門極峰值電流 I_GM：0.2A

  • 門極峰值功率 P_GM：0.5W

  • 門極平均功率 P_G(AV)：0.1W

  • 存儲(chu) 溫度 T_STG：-40~+150℃

  • 工作結溫 T_j：-40~+110℃








  2A可控矽 2P4M的電特性：

  符號	參數	最小值	典型值	最大值	單位
  IGT	門極觸發電流	10		200	μA
  VGT	門極觸發電壓			0.8	V
  VGD	門極不觸發電壓	0.2
  IH	維持電流		1	3	mA
  IL	擎住電流			4
  dVD/dt	斷態電壓臨界上升率	10			V/μs
  VTM	通態壓降			1.55	V
  IDRM/IRRM	斷態重複峰值電流 VD=VDRM/VRRM,Tj=25℃			5	μA
  	斷態重複峰值電流 VD=VDRM/VRRM,Tj=110℃			100







  2A可控矽 2P4M的熱阻：

  符號	參數	數值	單位
  Rth(j-c)	結到管殼的熱阻(AC)	20	℃/W
  Rth(j-a)	結到環境的熱阻	60

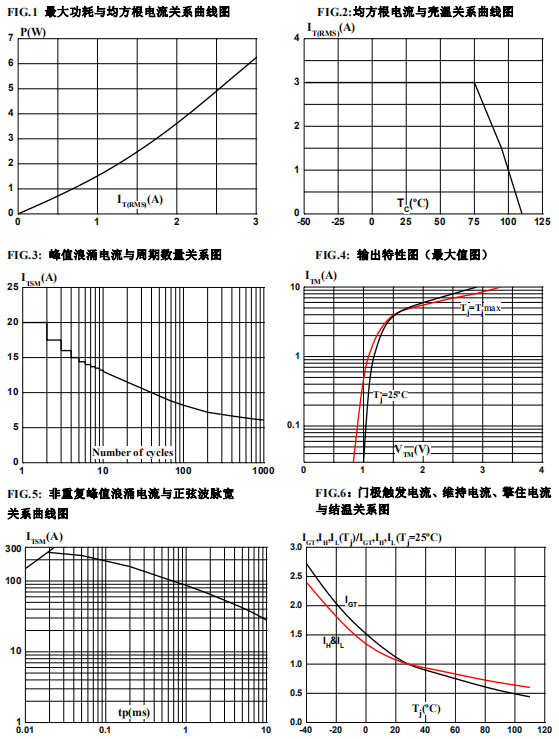

  2A可控矽 2P4M的參數特性曲線：

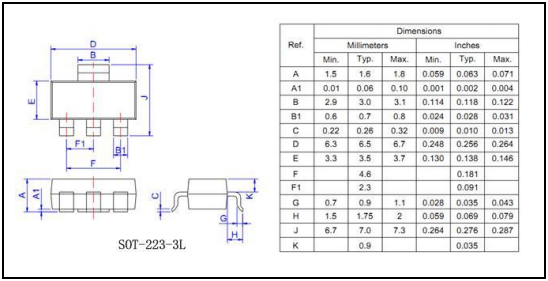

  2A可控矽 2P4M的封裝外形尺寸：









  ---
