  BT152的华体会竞猜app引腳分布，BT152的中文資料







  BT152的特點：

  • PNPN 四層結構的矽單向器件

  • P 型對通擴散隔離

  • 台麵玻璃鈍化工藝

  • 背麵多層金屬電極

  • 符合 RoHS 規範

  • 封裝形式：TO-220B、TO-220C、TO-220HD、TO-252








  BT152的應用：

         摩托車調壓器、LED 燈控製器、交流電開關(guan) 、交直流電源變換、直發器

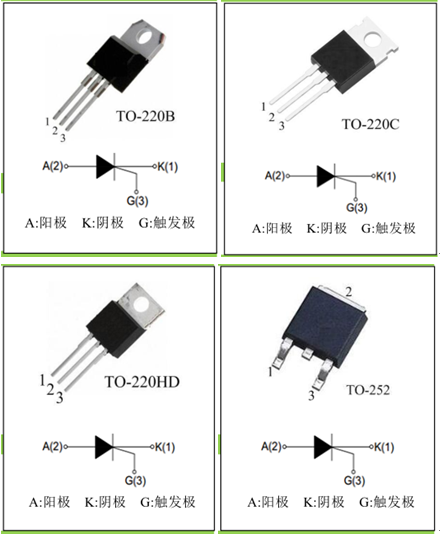

  BT152的引腳圖：









  BT152的主要參數：

  T_CASE=25℃


  符號	參數	數值	單位
  VDRM/VRRM	斷態重複峰值電壓	600/800	V
  IT(AV)	通態平均電流	13	A
  IT(RMS)	通態均方根電流	20
  ITSM	通態不重複浪湧電流	200
  I2t	I2t 值	200	A2s
  dIT/dt	通態電流臨界上升率	50	A/μs
  IGM	門極峰值電流	5	A
  PGM	門極峰值功率	4	W
  PG(AV)	門極平均功率	1
  TSTG	存儲溫度	-40~+150	℃
  Tj	工作結溫	-40~+125







  BT152的電特性：

  符號	參數	最小值	典型值	最大值	單位
  IGT	門極觸發電流			30	mA
  VGT	門極觸發電壓		0.7	1.0	V
  VGD	門極不觸發電壓	0.2
  IH	維持電流			50	mA
  IL	擎住電流			60
  dVD/dt	斷態電壓臨界上升率	200			V/μs
  VTM	通態壓降			1.6	V
  IDRM/IRRM	斷態重複峰值電流 VD=VDRM/VRRM,Tj=25℃			5	μA
  	斷態重複峰值電流 VD=VDRM/VRRM,Tj=125℃			1	mA

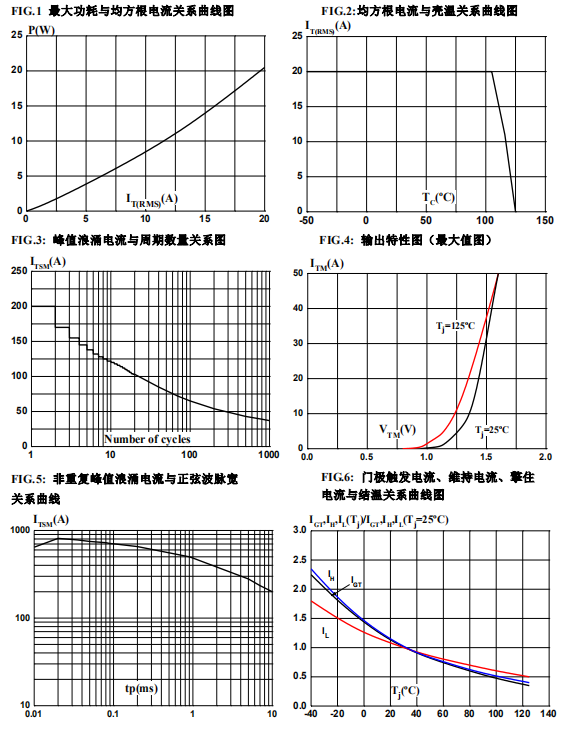

  BT152的參數特性曲線：









  ---
