  CD4069 6路反相器電路 國產(chan) 邏輯IC







  一、CD4069的概述：

         CD4069是常規的6路反相器，每一路反相器都是相對獨立的。其正常工作VDD接電源，VSS通常接地，VDD範圍為(wei) 3V~15V。沒有使用的輸入端必須接電源，地或者其他輸入端。CD4069具有較寬的溫度使用範圍（-40℃~125℃）。

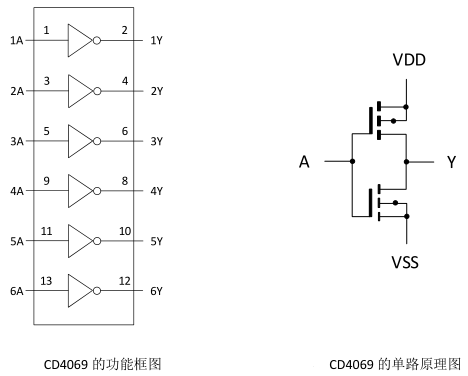

  二、CD4069的功能框圖及原理圖：









  三、CD4069的特點：

  • 全靜態工作

  • 提供較寬電壓範圍：3V~15V

  • 標準對稱輸出特性

  • 提供較寬的溫度使用範圍：-40℃~125℃

  • 封裝形式：DIP14、SOP14








  四、CD4069的極限參數：

  除非有特殊要求，T_A=25℃

  參數	符號	數值	單位
  電源電壓	VDD	-0.5~18	V
  輸入電壓	VI	-0.5~VDD+0.5
  輸入輸出電流	±I	-10~+10	mA
  功耗 DIP，TA=-40~+125℃	PD	750	mW
  功耗 SOP，TA=-40~+125℃		500
  工作環境溫度	TA	-40~+125	℃
  貯存溫度	Tstg	-65~+150
  焊接溫度(10秒) DIP	TL	245
  焊接溫度(10秒) SOP		250
  輸入鉗位電流	IIK	±10	mA
  輸出鉗位電流	IOK	±10

  注：

     1、DIP 封裝：當 TA 大於(yu) 70℃ 時，溫度每升高 1℃，額定功耗減少 12mW。

     2、SOP 封裝：當 TA 大於(yu) 70℃ 時，溫度每升高 1℃，額定功耗減少 8mW。







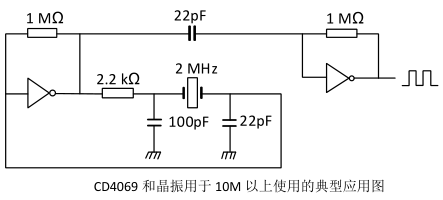

  五、CD4069的應用原理圖：

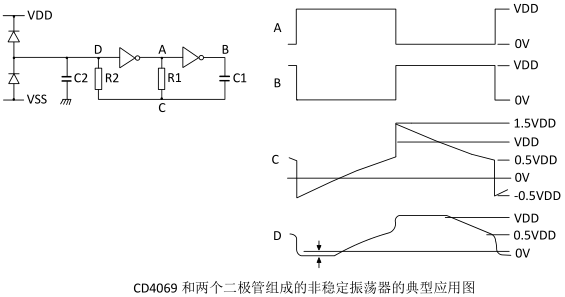

          振蕩器的頻率是由 R1*C1 所確定的。其條件為(wei) R1＜＜R2 且 R2*C2＜＜R1*C1。R2 的作用是減小前端由保護二極管輸入的電壓值，C2 是一個(ge) 寄生電容。周期 Tp 由公式 Tp=T1+T2。



          Vst 是反相器輸入信號的門限電壓，振蕩器的頻率與(yu) VDD，VST 和溫度無關(guan) 。









  ---
