  LC2336 內(nei) 置三端穩壓器的六路達林頓驅動電路







  一、LC2336的描述：


          LC2336 是內(nei) 置了三端穩壓器的六路達林頓驅動電路。該電路內(nei) 部集成了78L33三端穩壓器，可提供穩定的3.3V輸出電源。其內(nei) 部集成的達林頓驅動電路針對開關(guan) 型電感負載(繼電器)進行了優(you) 化設計，集成的續流二極管能吸收繼電器關(guan) 斷時產(chan) 生的電壓尖峰。單路達林頓驅動電路可輸出300mA電流，將達林頓管並聯可實現更高的輸出電流能力。該電路可廣泛應用於(yu) 繼電器驅動照明驅動、顯示屏驅動(LED)、線性驅動器和邏輯緩衝(chong) 器。







  二、LC2336的特點：

  • 單路集電極輸出電流：300mA

  • 耐高壓：30V

  • 輸入兼容TTL/CMOS邏輯信號

  • 集成78L33三端穩壓器

  • 廣泛應用於(yu) 繼電器驅動

  • 封裝形式：DIP16/SOP16








  三、LC2336的引腳框圖：









  四、LC2336的極限參數：

  除非有特殊要求，T_A=25℃

  參數	符號	數值	單位
  驅動輸出端CE電壓	VCE	30	V
  鉗位二極管反向耐壓	Vd	30
  輸入電壓	VI	30
  集電極電流(連續電流)	IC	300	mA
  基極電流(連續電流)	IB	20
  結溫	TJ	150	℃
  工作環境溫度	Topt	-20~+85
  貯存溫度	Tstg	-55~+150

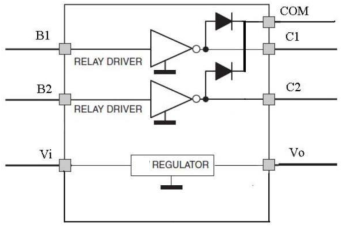

  五、LC2336的內(nei) 部框圖：

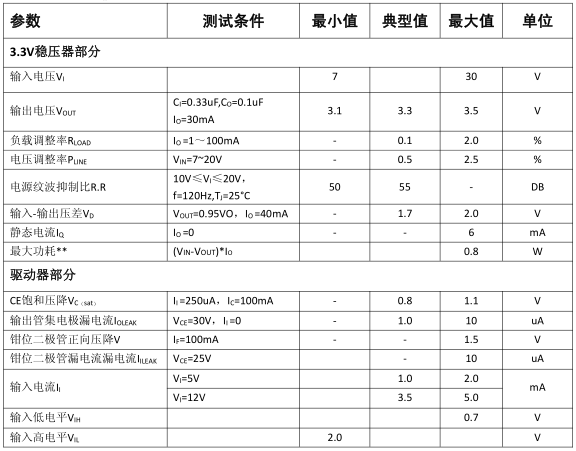

  六、LC2336的電特性：

  除非有特殊要求，T_A=25℃



  **特別注意 IC 的最大功耗，如果超過最大功耗，請在VIN 前端串接適當的的功率電阻，分散功耗。如下圖












  ---
