AMS1117 1A低壓差線性穩壓器 可調電壓穩壓器
一、AMS1117的描述：
AMS1117是一款低壓差的線性穩壓器，當輸出1A電流時，輸入輸出的電壓差典型值僅(jin) 為(wei) 1.4V。
AMS1117除了能提供多種固定電壓版本外(Vout=1.8V，3.3V，5V)，還提供可調輸出版本，該版本能提供的輸出電壓範圍為(wei) 1.25V~10V。
AMS1117提供完善的過流保護和過熱保護功能(AMS1117 正常工作環境溫度範圍極寬，為(wei) -10℃~85℃)，確保芯片和電源係統的穩定性。同時在產(chan) 品生產(chan) 中應用先進的修正技術，確保輸出電壓和參考源精度在±1%的精度範圍內(nei) 。
AMS1117采用SOT-223、TO-252、SOT-89的封裝形式。
二、AMS1117的應用：
計算機主板、顯卡
LCD監視器及LCD TV
DVD解碼板
ADSL等設備
開關(guan) 電源的後級穩壓
三、AMS1117的特點：
包括三端可調輸出和固定電壓輸出版本(固定電壓包括1.8V、3.3V、5V、ADJ等，其他電壓規格可根據用戶定製)
最大輸出電流為(wei) 1A
輸出電壓精度高達±1%
穩定工作電壓範圍為(wei) 12V
電壓線性度為(wei) 0.2%
負載線性度為(wei) 0.4%
環境溫度：TA的範圍是-10℃~85℃

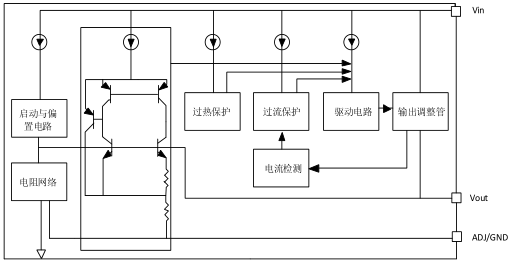

四、AMS1117的內(nei) 部結構圖：

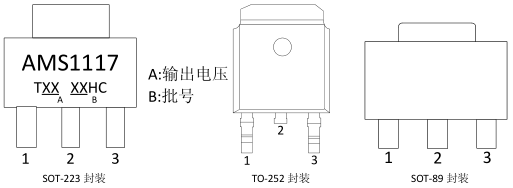

五、AMS1117的引腳配置：
六、AMS1117的極限值：
| 參數 | 符號 | 數值 | 單位 |
| 輸入電源電壓 | Vin | 12 | V |
| 最大結溫 | TJ | 150 | ℃ |
| 工作環境溫度 | Ta | 85 | |
| 貯存溫度 | Ts | -10~+85 | |
| 引腳溫度(焊接時間10s) | T | 300 |
七、AMS1117的典型應用及說明：
三端穩壓器AMS1117包括各種固定電壓版本和可調版本，其應用簡單，典型應用如圖所示：
應用提示：
1、對於(yu) 所有應用電路均推薦使用輸入旁路電容C1為(wei) 10uF鉭電容。
2、為(wei) 保證電路的穩定性，在輸出端接22uF鉭電容C2。
3、 若想進一步提高紋波抑製比可考慮使用可調電壓版本，並在可調端接旁路電容CAdjust，推薦使用10uF左右的鉭電容。22uF的輸出電容基本可以滿足在所有工作條件下，電路正常工作。CAdjust值得選取滿足2*Fripple*CADjust＜R1。
AMS1117在輸出端和可調端之間提供1.25V的參考電壓，客戶可根據需要通過電阻倍增的方式調整到所需要的電壓。如圖所示，圖中R1、R2為(wei) 倍增電阻。
說明：
可調版本的輸出電壓等於(yu) Vout=Vref*(1+R2/R1)+IAdj*R2，由於(yu) IAdj較小（50uA左右），遠小於(yu) 流過R1的電路（4mA左右），因此可忽略。
R1的值的選取：為(wei) 了保證可調版本的正常工作，R1值應在200~350Ω之間，此時電路能提供的最小工作電流約為(wei) 0mA，最佳工作點所對應的最小工作電流大於(yu) 5mA。若R1值過大，則電路正常工作的最小工作電流為(wei) 4mA，最佳工作點所對應的最小工作電流大於(yu) 10mA。
散熱問題：
AMS1117最大能提供1A以上電流，因此當電流工作在大電流，高輸入輸出電壓情況下時，芯片自身所消耗功耗將達到幾瓦的數量級，此時必須考慮芯片的熱耗散能力。AMS1117的SOT-223貼片式封裝形式熱阻約為(wei) 20°C/W（從(cong) 芯片的內(nei) 部到封裝基板），從(cong) 封裝基板和環境溫度之間的熱阻取決(jue) 於(yu) 應用AMS1117的PCB板上的銅箔麵積，當銅箔麵積等於(yu) 5cm*5cm（正反兩(liang) 麵）時，該熱阻約為(wei) 30°C/W。因此總的熱阻為(wei) 20°C/W。若想進一步降低熱阻則需適當增加銅箔麵積。
