  存儲(chu) 芯片 24C02 串行I2C總線 EEPROM







  一、存儲(chu) 芯片 24C02的描述：

          24C02是一個(ge) 電可擦除PROM，采用256 X 8(2K bits)的組織結構以及兩(liang) 線串行接口。電壓可允許低至1.8V，待機電流和工作電流分別為(wei) 1μA和1mA。24C02具有頁寫(xie) 能力，每頁為(wei) 8字節。24C02具有8-pin DIP和8-pin SOP 兩(liang) 種封裝形式。







  二、存儲(chu) 芯片 24C02的特點：

  • 寬範圍的工作電壓1.8V~5.5V

  • 低電壓技術

          1mA典型工作電流


          1μA典型待機電流

  • 存儲(chu) 器組織結構：256 X 8(2K bits)

  • 2線串行接口，完全兼容I²C總線

  • I²C時鍾頻率為(wei) 1MHz(5V),400kHz(1.8V，2.5V，2.7V)

  • 施密特觸發輸入噪聲抑製

  • 硬件數據寫(xie) 保護

  • 內(nei) 部寫(xie) 周期(最大5ms)

  • 可按字節寫(xie)

  • 頁寫(xie) ：8字節頁

  • 可按字節，隨機和序列讀

  • 自動遞增地址

  • ESD保護大於(yu) 2.5kV

  • 高可靠性

          擦寫(xie) 壽命：100萬(wan) 次

          數據保持時間：100年

  • 封裝：DIP-8、SOP-8

  • 無鉛工藝，符合RoHS標準







  三、存儲(chu) 芯片 24C02的應用：

         智能儀(yi) 器儀(yi) 表，通訊設備，家用電器，計算機、筆記本電腦，工業(ye) 控製，汽車電子

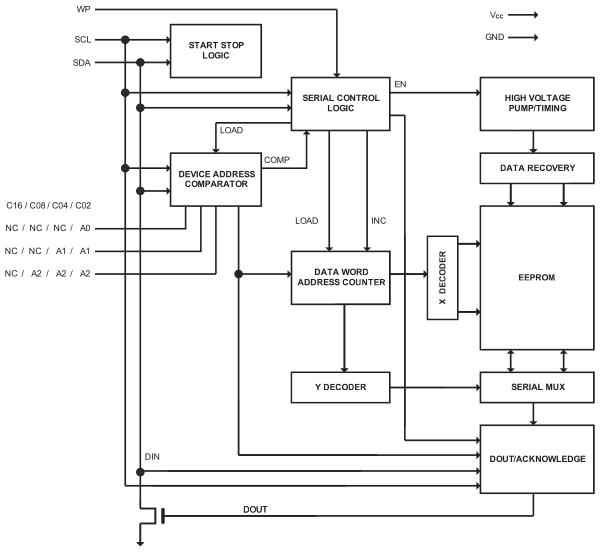

  四、存儲(chu) 芯片 24C02的框圖：









  五、存儲(chu) 芯片 24C02的極限值：

  • 直流供電電壓 V_CC ：-0.3~+6.5V

  • 直流輸入電壓 V_IN ：-0.3~VCC+0.3V

  • 直流輸出電壓 V_OUT ：-0.3~VCC+0.3V

  • 存儲(chu) 溫度 T_STG ：-65~+150℃

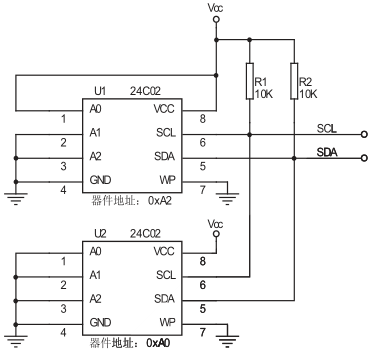

  六、存儲(chu) 芯片 24C02的典型應用圖：









  七、存儲(chu) 芯片 24C02的操作說明：

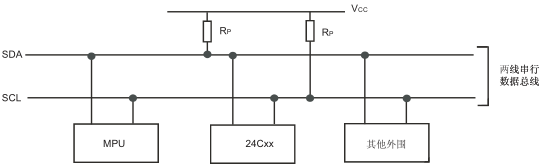

         24C02支持I²C總線傳(chuan) 輸協議。I²C是一種雙向、兩(liang) 線串行通訊接口，分別是串行數據線SDA和串行時鍾線SCL。兩(liang) 根線都必須通過一個(ge) 上拉電阻接到電源。典型的總線配置如下圖所示：







          總線上發送數據的器件被稱作發送器，接收數據的器件被稱作接收器。控製信息交換的器件被稱作主器件，受主器件控製的器件則被稱作從(cong) 器件。主器件產(chan) 生串行時鍾SCL，控製總線的訪問狀態、產(chan) 生START和STOP條件。24C02在I²C總線中作為(wei) 從(cong) 器件工作。

          隻有當總線處於(yu) 空閑狀態時才可以啟動數據傳(chuan) 輸。每次數據傳(chuan) 輸均開始於(yu) START條件，結束於(yu) STOP條件，二者之間的數據字節數是沒有限製的，由總線上的主器件決(jue) 定。信息以字節(8位)為(wei) 單位傳(chuan) 輸，第9位時由接收器產(chan) 生應答。

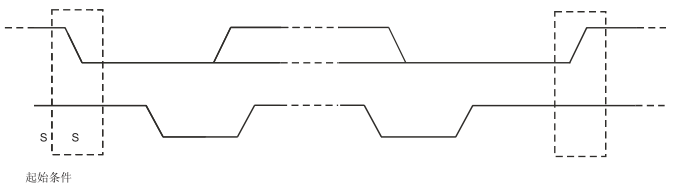

  起始和停止條件

          數據和時鍾線都為(wei) 高則稱總線處在空閑狀態。當SCL為(wei) 高電平時SDA的下降沿(高到低叫做起始條件(START，簡寫(xie) 為(wei) S)，SDA的上升沿(低到高)則叫做停止條件(STOP，簡寫(xie) 為(wei) P)。見下圖：

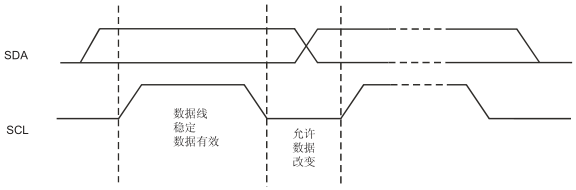

  位傳(chuan) 輸

          每個(ge) 時鍾脈衝(chong) 傳(chuan) 輸一位數據。SCL為(wei) 高時SDA必須保持穩定，因為(wei) 此時SDA的改變被認為(wei) 是控製信號。位傳(chuan) 輸見下圖：

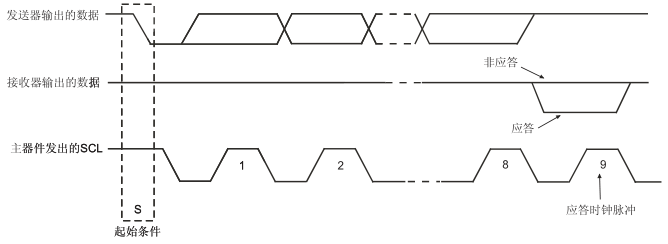

  應答

          總線上的接收器每接收到一個(ge) 字節就產(chan) 生一個(ge) 應答，主器件必須產(chan) 生一個(ge) 對應的額外的時鍾脈衝(chong) ，見下圖：






          接收器拉低SDA線表示應答，並在應答脈衝(chong) 期間保持穩定的低電平。當主器件作接收器時，必須發出數據傳(chuan) 輸結束的信號給發送器，即它在最後一個(ge) 字節之後的應答脈衝(chong) 期間不會(hui) 產(chan) 生應答信號(不拉低SDA)。這種情況下，發送器必須釋放SDA線為(wei) 高以便主器件產(chan) 生停止條件。

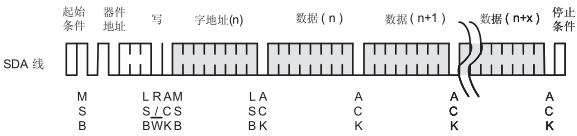

  頁寫(xie)

          24C02器件按8字節/頁執行頁寫(xie) 。

          頁寫(xie) 初始化與(yu) 字節寫(xie) 相同，隻是主器件不會(hui) 在第一個(ge) 數據後發送停止條件，而是在EEPROM收到每個(ge) 數據後都應答“0”。最後仍需由主器件發送停止條件，終止寫(xie) 序列見下圖。

          接收到每個(ge) 數據後，字地址的低3位內(nei) 部自動加1，高位地址位不變，維持在當前頁內(nei) 。當內(nei) 部產(chan) 生的字地址達到該頁邊界地址時，隨後的數據將寫(xie) 入該頁的頁首。如果超過8個(ge) ，數據傳(chuan) 送給了EEPROM，字地址將回轉到該頁的首字節，先前的字節將會(hui) 被覆蓋。






  應答查詢

          一旦內(nei) 部寫(xie) 周期啟動，EEPROM輸入無效，此時即可啟動應答查詢：發送起始條件和器件地址(讀/寫(xie) 位為(wei) 期望的操作)。隻有內(nei) 部寫(xie) 周期完成，EEPROM才應答“0”。之後可繼續讀/寫(xie) 操作。

          應答查詢流程見下圖：












  ---
