塑封可控矽 T1235 12A华体会体育沃尔夫斯堡
一、T1235的產(chan) 品特征:
NPNPN 五層結構的矽雙向器件
P 型對通擴散隔離
台麵玻璃鈍化工藝
背麵多層金屬電極
工作結溫高,換向能力強
高電壓變化率 dV/dt
大電流變化率 dI/dt
符合 RoHS 規範
封裝形式:TO-220F、TO-263
二、T1235的腳位圖:
三、T1235的應用:
加熱控製器、馬達調速控製器、麻將機、攪拌機、直發器、麵包機等家用電器
四、T1235的極限參數(TCASE=25℃):
符號 | 參數 | 數值 | 單位 |
VDRM/VRRM | 斷態重複峰值電壓 | 600/800 | V |
IT(RMS) | 通態均方根電流 | 12 | A |
ITSM | 通態不重複浪湧電流 | 120 | |
I2t | I2t 值 | 78 | A2s |
dIT/dt | 通態電流臨界上升率 | 50 | A/μs |
IGM | 門極峰值電流 | 4 | A |
PG(AV) | 門極平均功率 | 1 | W |
TSTG | 存儲溫度 | -40~+150 | ℃ |
Tj | 工作結溫 | -40~+125 |
五、T1235的電性能:
符號 | 參數 | 數值 | 單位 |
IGT | 門極觸發電流 | ≤35 | mA |
VGT | 門極觸發電壓 | ≤1.3 | V |
VGD | 門極不觸發電壓 | ≥0.2 | |
IH | 維持電流 | ≤35 | mA |
IL | 擎住電流 I-III | ≤50 | |
擎住電流 II | ≤60 | ||
dVD/dt | 斷態電壓臨界上升率 | ≥500 | V/μs |
VTM | 通態壓降 | ≤1.55 | V |
IDRM/IRRM | 斷態重複峰值電流 VD=VDRM/VRRM,Tj=25℃ | ≤5 | μA |
斷態重複峰值電流 VD=VDRM/VRRM,Tj=125℃ | ≤1 | mA |

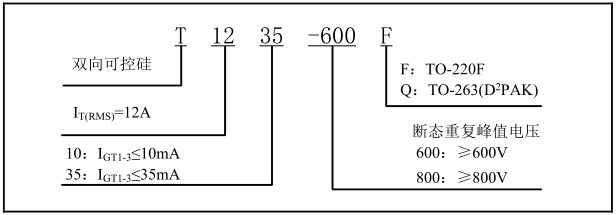

六、T1235的型號、標識說明:
七、T1235的封裝外形尺寸:

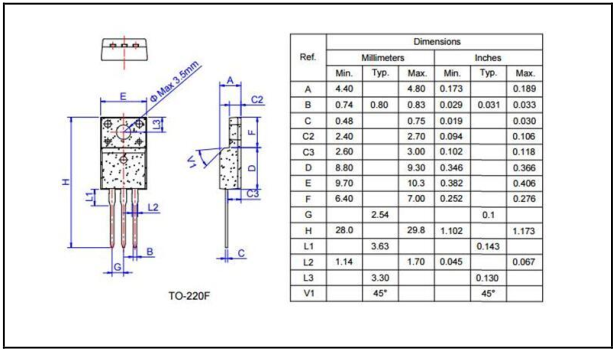

1、TO-220F:

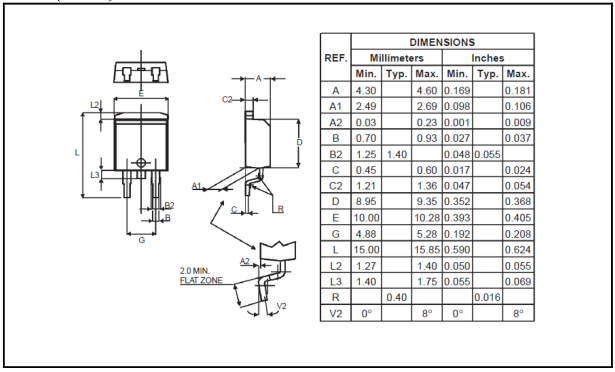

2、TO-263:
