一、Z0109的引腳圖:
二、Z0109的應用:
加熱控製器、彩燈控製器、電飯煲、燃氣點火器、電風扇調速器等
三、Z0109的特點:
NPNPN 五層結構的矽雙向器件
P 型對通擴散隔離
台麵玻璃鈍化工藝
背麵多層金屬電極
符合 RoHS 規範
封裝形式:SOT-223-3L
四、Z0109的極限參數(TCASE=25℃):
斷態重複峰值電壓 VDRM/VRRM --------------------------------- 600/800V
通態均方根電流 IT(RMS) ------------------------------------------ 1A
通態不重複浪湧電流 ITSM --------------------------------------- 8A
通態電流臨(lin) 界上升率 dIT/dt --------------------------------------- 20A/μs
門極峰值電流 IGM ------------------------------------------------- 1A
門極峰值功率 PGM ------------------------------------------------ 2W
門極平均功率 PG(AV) ---------------------------------------------- 0.1W
存儲(chu) 溫度 TSTG ----------------------------------------------------- -40~+150℃
工作結溫 Tj --------------------------------------------------------- -40~+125℃
五、Z0109的電性能:
符號 | 參數 | 數值 | 單位 |
IGT | 門極觸發電流 I-II-III | 10 | mA |
門極觸發電流 IV | 10 | ||
VGT | 門極觸發電壓 | 1.2 | V |
VGD | 門極不觸發電壓 | 0.2 | |
IH | 維持電流 | 10 | mA |
IL | 擎住電流 I-III-IV | 15 | |
擎住電流 II | 25 | ||
dVD/dt | 斷態電壓臨界上升率 | 50 | V/μs |
VTM | 通態壓降 | 1.55 | V |
IDRM/IRRM | 斷態重複峰值電流 VD=VDRM/VRRM,Tj=25℃ | 5 | μA |
斷態重複峰值電流 VD=VDRM/VRRM,Tj=125℃ | 100 |
六、Z0109的熱阻:
符號 | 參數 | 數值 | 單位 |
Rth(j-c) | 結到管殼的熱阻(AC) | 25 | ℃/W |
Rth(j-a) | 結到環境的熱阻 | 60 |

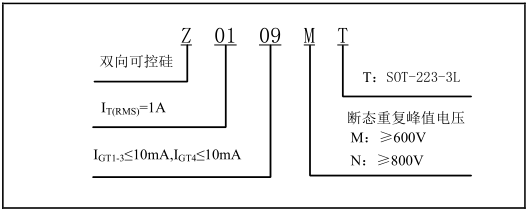

七、Z0109的型號、標識說明:
