TYN616 16A 可控矽 华体会竞猜app觸發電流
一、TYN616的特點:
PNPN 四層結構的矽單向器件
P 型對通擴散隔離
台麵玻璃鈍化工藝
背麵多層金屬電極
符合 RoHS 規範
封裝形式:TO-220B
二、TYN616的腳位圖:
三、TYN616的應用:
摩托車調壓器、LED燈控製器、交直流電源變換、交流電開關(guan) 、直發器
四、TYN616的極限參數(TCASE=25℃):
斷態重複峰值電壓 VDRM/VRRM :600/800V
通態平均電流 IT(AV) :10A
通態均方根電流 IT(RMS) :16A
通態不重複浪湧電流 ITSM :190A
通態電流臨(lin) 界上升率 dIT/dt :50A/μs
門極峰值電流 IGM :4A
門極平均功率 PG(AV) :1W
存儲(chu) 溫度 TSTG :-40~+150℃
工作結溫 Tj :-40~+125℃
五、TYN616的電性能:
符號 | 參數 | 數值 | 單位 |
IGT | 門極觸發電流 | 2~25 | mA |
VGT | 門極觸發電壓 | 1 | V |
VGD | 門極不觸發電壓 | 0.2 | |
IH | 維持電流 | 40 | mA |
IL | 擎住電流 | 60 | |
dVD/dt | 斷態電壓臨界上升率 | 200 | V/μs |
VTM | 通態壓降 | 1.6 | V |
IDRM/IRRM | 斷態重複峰值電流 VD=VDRM/VRRM,Tj=25℃ | 5 | μA |
斷態重複峰值電流 VD=VDRM/VRRM,Tj=125℃ | 1 | mA |
六、TYN616的熱阻:
符號 | 參數 | 數值 | 單位 |
Rth(j-c) | 結到管殼的熱阻 | 1.1 | ℃/W |
Rth(j-a) | 結到環境的熱阻 | 60 |

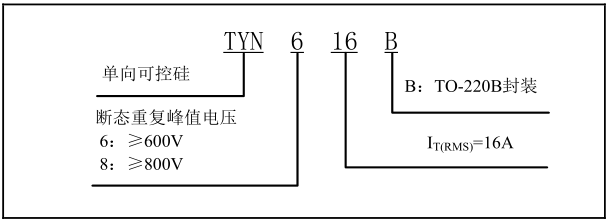

七、TYN616的型號、標識說明:

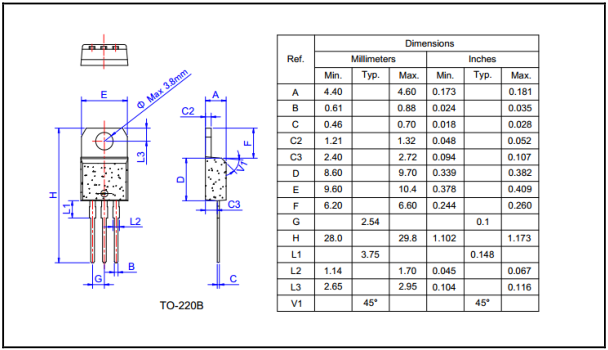

八、TYN616的封裝外形尺寸:
