T410 4A三象限华体会体育沃尔夫斯堡引腳排列
一、T410的腳位圖:
二、T410的特點:
NPNPN 五層結構的矽雙向器件
P 型對通擴散隔離
台麵玻璃鈍化工藝
背麵多層金屬電極
工作結溫高,換向能力強
高電壓變化率 dV/dt
大電流變化率 dI/dt
符合 RoHS 規範
封裝形式:TO-220B、TO-220F、TO-252
三、T410的應用:
加熱控製器、馬達調速控製器、麻將機、攪拌機、直發器、麵包機等家用電器
四、T410的極限值:
符號 | 參數 | 數值 | 單位 |
VDRM/VRRM | 斷態重複峰值電壓 | 600/800 | V |
IT(RMS) | 通態均方根電流 | 4 | A |
ITSM | 通態不重複浪湧電流 | 30 | |
I2t | I2t 值 | 5.1 | A2s |
dIT/dt | 通態電流臨界上升率 | 50 | A/μs |
IGM | 門極峰值電流 | 4 | A |
PGM | 門極峰值功率 | 4 | W |
PG(AV) | 門極平均功率 | 1 | |
TSTG | 存儲溫度 | -40~+150 | ℃ |
Tj | 工作結溫 | -40~+125 |
五、T410的電特性:
符號 | 參數 | 數值 | 單位 |
IGT | 門極觸發電流 | ≤10 | mA |
VGT | 門極觸發電壓 | ≤1.3 | V |
VGD | 門極不觸發電壓 | ≥0.2 | |
IH | 維持電流 | ≤15 | mA |
IL | 擎住電流 I-III | ≤25 | |
擎住電流 II | ≤30 | ||
dVD/dt | 斷態電壓臨界上升率 | ≥40 | V/μs |
VTM | 通態壓降 | ≤1.55 | V |

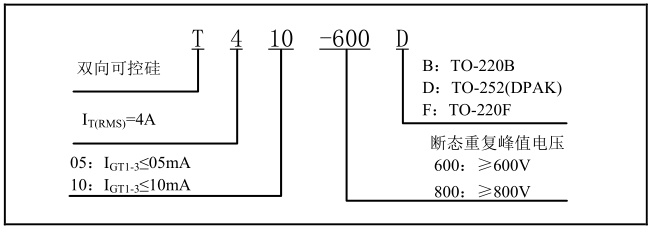

六、T410的型號、標識說明:
