  X0405靈敏型华体会竞猜app的引腳及參數




  一、X0405的極限值：

  • 斷態重複峰值電壓(V_DRM/_VRRM)  ------------------------------------------ 600/800V

  • 通態均方根電流(I_T(RMS))  -------------------------------------------------- 4A

  • 通態電流臨(lin) 界上升率(dI_T/dt)  ----------------------------------------------- 50A/μs

  • 門極峰值電流(I_GM)  --------------------------------------------------------- 1.2A

  • 門極峰值功率(P_GM)  -------------------------------------------------------- 1W

  • 門極平均功率(P_G(AV))  ------------------------------------------------------ 0.2W

  • 存儲(chu) 溫度(T_STG)  -------------------------------------------------------------  -40~+150℃

  • 工作結溫(T_J)  ----------------------------------------------------------------  -40~+110℃








  二、X0405的產(chan) 品電性能：

  符號	參數	數值	單位
  IGT	門極觸發電流	10~200	μA
  VGT	門極觸發電壓	0.65	V
  VGD	門極不觸發電壓	0.2	V
  IH	維持電流	5	mA
  IL	擎住電流	6	mA
  dVD/dt	斷態電壓臨界上升率	10	V/μs
  VTM	通態壓降	1.55	V







  三、X0405的應用：

          脈衝(chong) 點火器、負離子發生器、邏輯電路驅動、直發器、調光開關(guan) 、咖啡壺、LED 控製器







  四、X0405的產(chan) 品特點：

  • PNPN 四層結構的矽單向器件

  • 門極靈敏觸發

  • P 型對通擴散隔離

  • 台麵玻璃鈍化工藝

  • 背麵多層金屬電極

  • 封裝形式：TO-126、TO-202B、TO-252

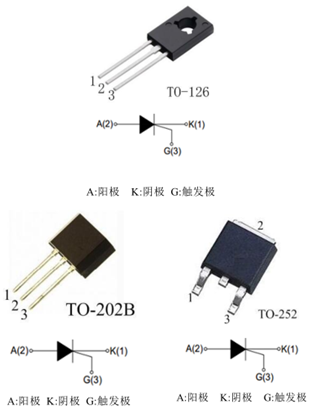

  五、X0405的引腳圖：

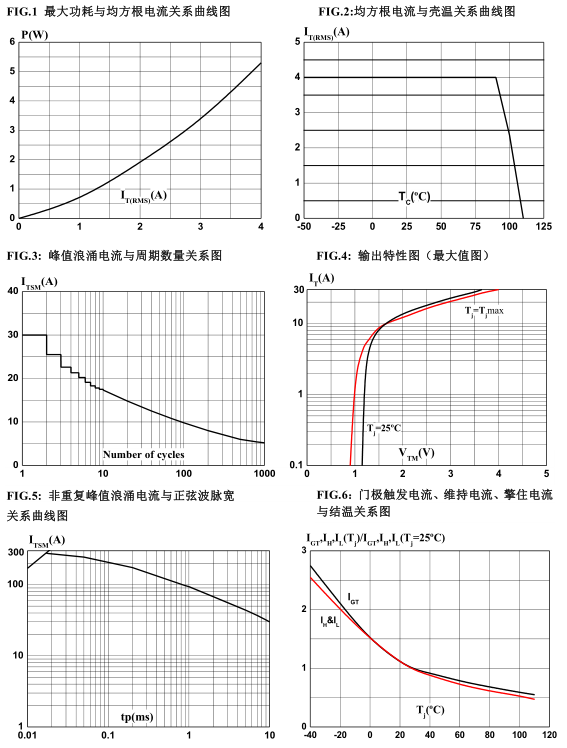

  六、X0405的參數特性曲線：









  ---
