MOS管基本認識（快速入門）

• 來源：hth体育官网登录 更新時間：2020-03-10 11:59:29點擊：6次

•


  MOS管基本認識（快速入門）




  本文來源：EDN電子技術設計





  1、三個(ge) 極的判定






  G極(gate)—柵極，不用說比較好認

  S極(source)—源極，不論是P溝道還是N溝道，兩(liang) 根線相交的就是

  D極(drain)—漏極，不論是P溝道還是N溝道，是單獨引線的那邊

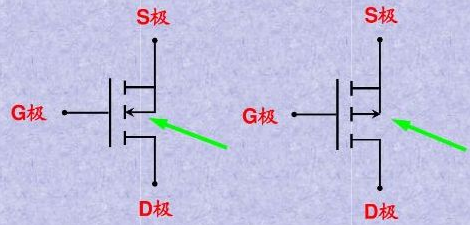

  2. N溝道與(yu) P溝道判別









  箭頭指向G極的是N溝道

  箭頭背向G極的是P溝道

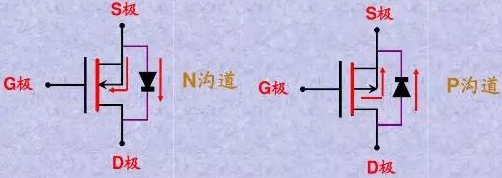

  3. 寄生二極管方向判定









  不論N溝道還是P溝道MOS管，中間襯底箭頭方向和寄生二極管的箭頭方向總是一致的：



  要麽(me) 都由S指向D，要麽(me) 都有D指向S



  4. MOS開關(guan) 實現的功能



  1>信號切換

  2>電壓通斷




  5. MOS管用作開關(guan) 時在電路中的連接方法



  關(guan) 鍵點:

  1>確定那一極連接輸入端，那一極連接輸出端

  2>控製極電平為(wei) ？V 時MOS管導通

  3>控製極電平為(wei) ？V 時MOS管截止









  NMOS：D極接輸入，S極接輸出

  PMOS：S極接輸入，D極接輸出



  反證法加強理解

  NMOS假如：S接輸入，D接輸出









  由於(yu) 寄生二極管直接導通，因此S極電壓可以無條件到D極，MOS管就失去了開關(guan) 的作用



  PMOS假如：D接輸入，S接輸出









  同樣失去了開關(guan) 的作用



  6. MOS管的開關(guan) 條件



  N溝道—導通時 Ug> Us,Ugs> Ugs(th)時導通

  P溝道—導通時 Ug< Us,Ugs< Ugs(th)時導通

  總之，導通條件：|Ugs|>|Ugs(th)|



  7. 相關(guan) 概念



  BJT

  Bipolar Junction Transistor 雙極性晶體(ti) 管，BJT是電流控製器件；



  FET

  Field Effect Transistor 場效應晶體(ti) 管，FET是電壓控製器件.

  按結構場效應管分為(wei) ：結型場效應（簡稱JFET）、絕緣柵場效應（簡稱MOSFET）



  兩(liang) 大類

  按溝道材料：結型和絕緣柵型各分N溝道和P溝道兩(liang) 種.

  按導電方式：耗盡型與(yu) 增強型，結型場效應管均為(wei) 耗盡型，絕緣柵型場效應管既有耗盡型的，也有增強型的。



  總的來說場效應晶體(ti) 管可分為(wei) 結場效應晶體(ti) 管和MOS場效應晶體(ti) 管，而MOS場效應

  晶體(ti) 管又分為(wei) N溝耗盡型和增強型；P溝耗盡型和增強型四大類。



  8. MOS管重要參數



  ①封裝

  ②類型（NMOS、PMOS）

  ③耐壓Vds（器件在斷開狀態下漏極和源極所能承受的最大的電壓）

  ④飽和電流Id

  ⑤導通阻抗Rds

  ⑥柵極閾值電壓Vgs(th)

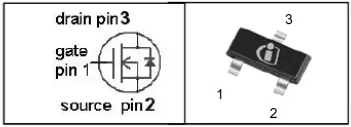

  9. 從(cong) MOS管實物識別管腳






  無論是NMOS還是PMOS



  按上圖方向擺正，中間的一腳為(wei) D，左邊為(wei) G，右邊為(wei) S。



  或者這麽(me) 記：單獨的一腳為(wei) D，逆時針轉DGS。



  這裏順便提一下三極管的管腳識別：同樣按照上圖方向擺正，中間一腳為(wei) C，左邊為(wei) B，右邊為(wei) E。



  管腳編號









  從(cong) G腳開始，逆時針123

  三極管的管腳編號同樣從(cong) B腳開始，逆時針123



  10. 用萬(wan) 用表辨別NNOS、PMOS



  借助寄生二極管來辨別。將萬(wan) 用表檔位撥至二極管檔，紅表筆接S,黑表筆接D，有數值顯示，反過來接無數值，說明是N溝道，若情況相反是P溝道。

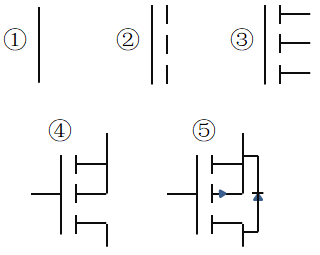

  11. 畫一個(ge) MOS管












  ---
