  MAC97A6的觸發電流多大？华体会体育沃尔夫斯堡的中文規格書(shu) 。

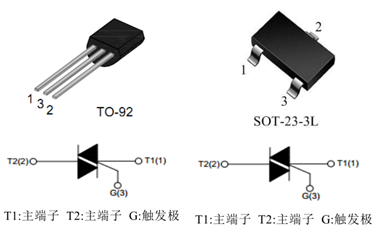

          MAC97A6是一個(ge) 小功率华体会体育沃尔夫斯堡（雙向晶閘管），應用於(yu) 電風扇速度控製或電燈的亮度控製。以下是它的腳位圖：









  一、MAC97A6的產(chan) 品特征：

  • NPNPN 五層結構的矽雙向器件

  • P 型對通擴散隔離

  • 台麵玻璃鈍化工藝

  • 背麵多層金屬電極

  • 符合 RoHS 規範








  二、MAC97A6的應用：

  • 加熱控製器

  • 彩燈控製器

  • 電飯煲

  • 燃氣點火器

  • 電風扇調速器等








  三、MAC97A6的極限值(T_CASE=25℃)：

  符號	參數	數值	單位
  VDRM/VRRM	斷態重複峰值電壓	600/800	V
  IT(RMS)	通態均方根電流	0.8	A
  ITSM	通態不重複浪湧電流	8	A
  I2t	I2t值	0.32	A2s
  dIT/dt	通態電流臨(lin) 界上升率 I-II-III	50	A/μs
  	通態電流臨(lin) 界上升率 IV	10
  IGM	門極峰值電流	1	A
  PGM	門極峰值功率	5	W
  PG(AV)	門極平均功率	0.1	W
  TSTG	存儲溫度	-40~+150	℃
  Tj	工作結溫	-40~+125	℃







  四、MAC97A6的電特性：

  符號	參數	數值	單位
  IGT	門極觸發電流 I-II-III	5	mA
  	門極觸發電流 IV	7
  VGT	門極觸發電壓	1.3	V
  VGD	門極不觸發電壓	0.2	V
  IH	維持電流	5	mA
  IL	擎住電流 I-III-IV	10	mA
  	擎住電流 II	20
  dVD/dt	斷態電壓臨界上升率	10	V/μs
  VTM	通態壓降	1.55	V

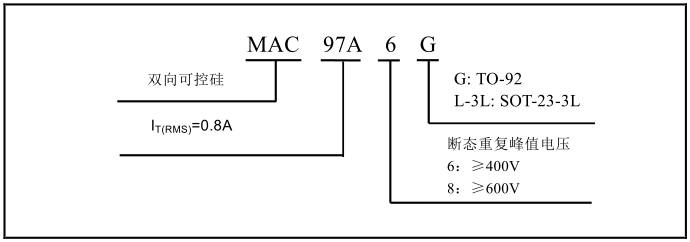

  五、MAC97A6的型號、標識說明：









  六、MAC97A6的封裝尺寸：

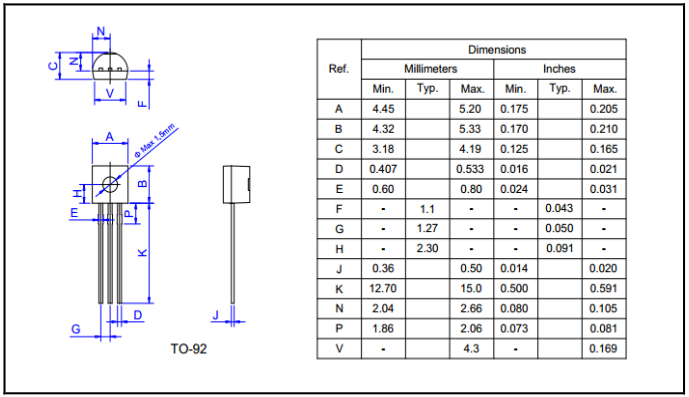

  1、TO-92

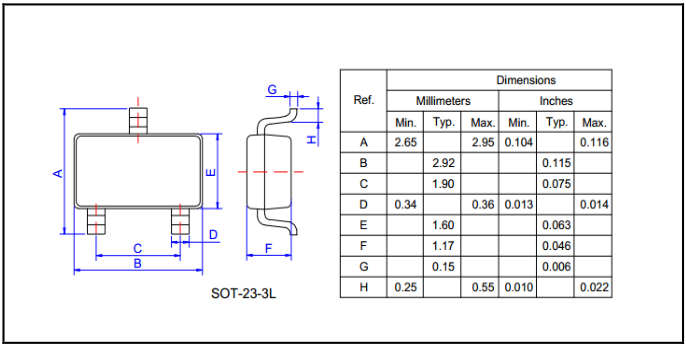

  2、SOT-23-3L









  ---
