  华体会体育沃尔夫斯堡觸發電路設計，华体会体育沃尔夫斯堡組成的交流穩壓器電路






  本文來源：電子發燒友

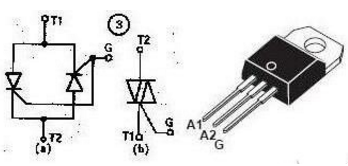

  　　“华体会体育沃尔夫斯堡”：是在普通可控矽的基礎上發展而成的，它不僅(jin) 能代替兩(liang) 隻反極性並聯的可控矽，而且僅(jin) 需一個(ge) 觸發電路，是比較理想的交流開關(guan) 器件。其英文名稱TRIAC即三端雙向交流開關(guan) 之意。可控矽做為(wei) 大功率電子器件在工程中得到廣泛應用，其觸發控製方式在許多交流設備中都采用過零觸發方式。介紹一種應用於(yu) 單片機控製係統中的過零觸發電路，經過多次調試使用，證明工作穩定、可靠性高。












  　　华体会体育沃尔夫斯堡是一種功率半導體(ti) 器件，也稱雙向晶閘管，在單片機控製係統中，可作為(wei) 功率驅動器件，由於(yu) 华体会体育沃尔夫斯堡沒有反向耐壓問題，控製電路簡單，因此特別適合做交流無觸點開關(guan) 使用。华体会体育沃尔夫斯堡接通的一般都是一些功率較大的用電器，且連接在強電網絡中，其觸發電路的抗幹擾問題很重要，通常都是通過光電耦合器將單片機控製係統中的觸發信號加載到可控矽的控製極。為(wei) 減小驅動功率和可控矽觸發時產(chan) 生的幹擾，交流電路华体会体育沃尔夫斯堡的觸發常采用過零觸發電路。過零觸發是指在電壓為(wei) 零或零附近的瞬間接通。由於(yu) 采用過零觸發，因此上述電路還需要正弦交流電過零檢測電路。



  　　過零檢測電路

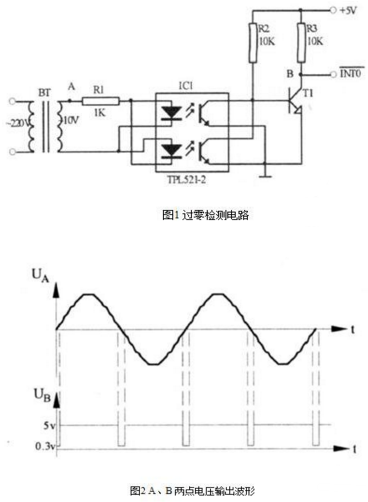

  　　電路設計如圖1 所示，為(wei) 了提高效率，使觸發脈衝(chong) 與(yu) 交流電壓同步，要求每隔半個(ge) 交流電的周期輸出一個(ge) 觸發脈衝(chong) ，且觸發脈衝(chong) 電壓應大於(yu) 4V ，脈衝(chong) 寬度應大於(yu) 20us.圖中BT 為(wei) 變壓器，TPL521 - 2 為(wei) 光電耦合器，起隔離作用。當正弦交流電壓接近零時，光電耦合器的兩(liang) 個(ge) 發光二極管截止，三極管T1基極的偏置電阻電位使之導通，產(chan) 生負脈衝(chong) 信號，T1的輸出端接到單片機80C51 的外部中斷0 的輸入引腳/I/N/T/0，以引起中斷。在中斷服務子程序中使用定時器累計移相時間，然後發出华体会体育沃尔夫斯堡的同步觸發信號。過零檢測電路A、B 兩(liang) 點電壓輸出波形如圖2 所示。











  　　過零觸發電路

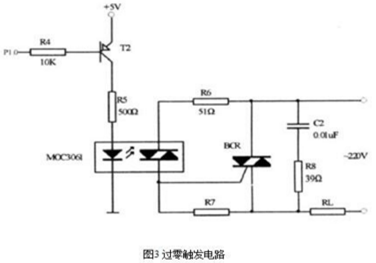

  　　電路如圖3 所示，圖中MOC3061 為(wei) 光電耦合华体会体育沃尔夫斯堡驅動器，也屬於(yu) 光電耦合器的一種，用來驅動华体会体育沃尔夫斯堡BCR 並且起到隔離的作用，R6 為(wei) 觸發限流電阻，R7 為(wei) BCR 門極電阻，防止誤觸發，提高抗幹擾能力。當單片機80C51 的P1. 0 引腳輸出負脈衝(chong) 信號時T2 導通，MOC3061 導通，觸發BCR 導通，接通交流負載。另外，若华体会体育沃尔夫斯堡接感性交流負載時，由於(yu) 電源電壓超前負載電流一個(ge) 相位角，因此，當負載電流為(wei) 零時，電源電壓為(wei) 反向電壓，加上感性負載自感電動勢el 作用，使得华体会体育沃尔夫斯堡承受的電壓值遠遠超過電源電壓。雖然华体会体育沃尔夫斯堡反向導通，但容易擊穿，故必須使华体会体育沃尔夫斯堡能承受這種反向電壓。一般在华体会体育沃尔夫斯堡兩(liang) 極間並聯一個(ge) RC阻容吸收電路，實現华体会体育沃尔夫斯堡過電壓保護，圖3 中的C2 、R8 為(wei) RC 阻容吸收電路。










  　　华体会体育沃尔夫斯堡過零觸發電路主要應用於(yu) 單片機控製係統的交流負載控製電路，可以控製電爐、交流電機等大功率交流設備，經過實踐證明工作安全、可靠。本文重點介紹了過零檢測、觸發電路。至於(yu) 軟件設計比較簡單，當過零檢測電路檢測到過零時產(chan) 生中斷請求，隻要在中斷服務程序中通過單片機80C51 的P1. 0 引腳發出觸發脈衝(chong) 即可觸發华体会体育沃尔夫斯堡導通，限於(yu) 篇幅，在這裏就不再贅述。



  　　交流穩壓器電路

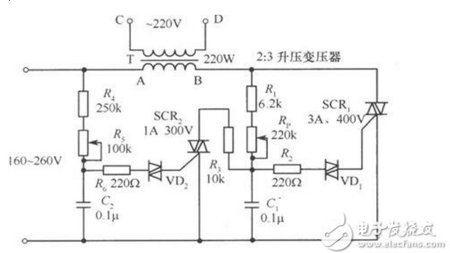

  　　如下圖所示，當電網電壓小於(yu) 220V時，华体会体育沃尔夫斯堡SCR2控製極上的電壓也隨電網電壓減小而降低，致使VD2導通角小，C1端電壓上升，從(cong) 而使华体会体育沃尔夫斯堡SCRl控製極電壓升高，使輸出電壓上升。反之，輸出電壓下降，達到穩壓。











  ---
