  非絕緣型可控矽 BTB04 4A 三象限华体会体育沃尔夫斯堡







  一、BTB04的極限值：

  • 斷態重複峰值電壓 V_DRM/V_RRM ：600/800V

  • 通態均方根電流 I_T(RMS) ：4A

  • 通態不重複浪湧電流 I_TSM ：40A

  • 通態電流臨(lin) 界上升率 dI_T/dt ：50A/μs

  • 門極峰值電流 I_GM ：4A

  • 門極平均功率 P_G(AV) ：1W

  • 存儲(chu) 溫度 T_STG ：-40~+150℃

  • 工作結溫 T_j ：-40~+125℃








  二、BTB04的電特性：

  符號	參數	數值			單位
  		TW	SW	CW
  IGT	門極觸發電流	≤5	≤10	≤35	mA
  VGT	門極觸發電壓	≤1.3			V
  VGD	門極不觸發電壓	≥0.2
  IH	維持電流	≤10	≤15	≤35	mA
  IL	擎住電流 I-III	≤10	≤25	≤50
  	擎住電流 II	≤15	≤30	≤60
  dVD/dt	斷態電壓臨界上升率	≥20	≥40	≥400	V/μs
  VTM	通態壓降	≤1.55			V







  三、BTB04的特征：

  • NPNPN 五層結構的矽雙向器件

  • P 型對通擴散隔離

  • 台麵玻璃鈍化工藝

  • 背麵多層金屬電極

  • 工作結溫高，換向能力強

  • 高電壓變化率 dV/dt

  • 大電流變化率 dI/dt

  • 符合 RoHS 規範








  四、BTB04的應用：

  • 加熱控製器

  • 馬達調速控製器

  • 麻將機

  • 攪拌機

  • 直發器

  • 麵包機等家用電器

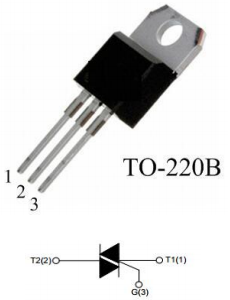

  五、BTB04的腳位圖：









  六、BTB04的熱阻：

  • 結到管殼的熱阻(AC)：2.4℃/W

  • 結到環境的熱阻：60℃/W

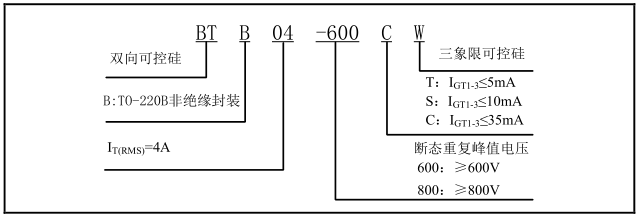

  七、BTB04的型號、標識說明：

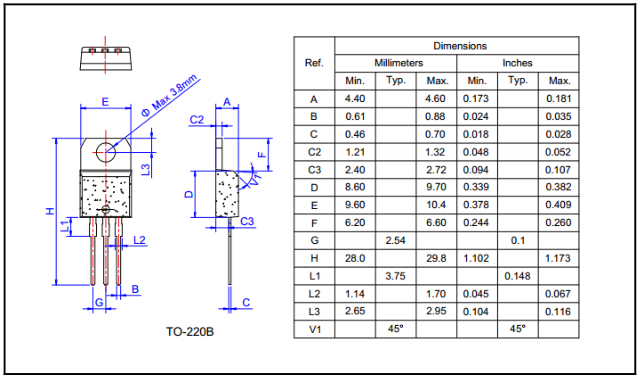

  八、BTB04的封裝外形尺寸：









  ---
