雙運算放大器 JRC4558 8腳運放芯片

• 來源：hth体育官网登录 更新時間：2020-01-14 14:49:28點擊：6次

•


  雙運算放大器 JRC4558 8腳運放芯片







  一、JRC4558的特點：


  • 無需頻率補償(chang)

  • 低噪聲輸入晶體(ti) 管

  • 內(nei) 部頻率補償(chang)

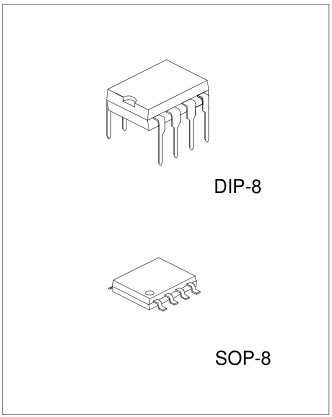

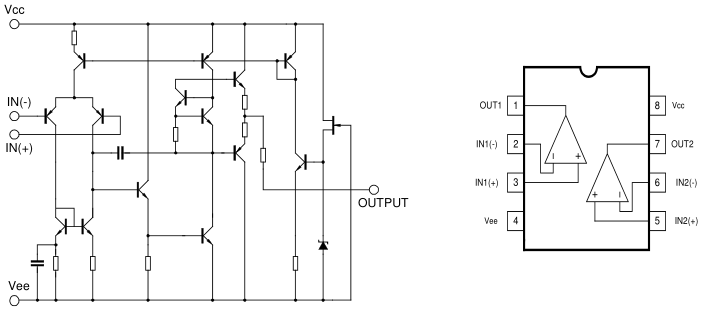

  二、JRC4558的腳位圖：









  三、JRC4558的方框圖：










  四、JRC4558的極限值：

  參數	符號	數值	單位
  電源電壓	VCC	±16	V
  差動輸入電壓	VI(DIFF)	±16
  功耗	PD	400	mW
  輸入電壓	VI	±15	V
  工作溫度	TOPR	0~+70	℃
  存儲溫度	TSTG	-65~+150

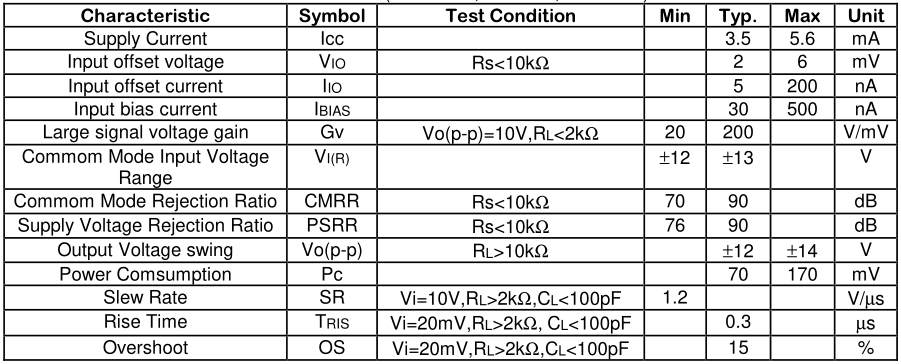

  五、JRC4558的電特性：

  Ta=25℃，Vcc=25V，Vee=15V

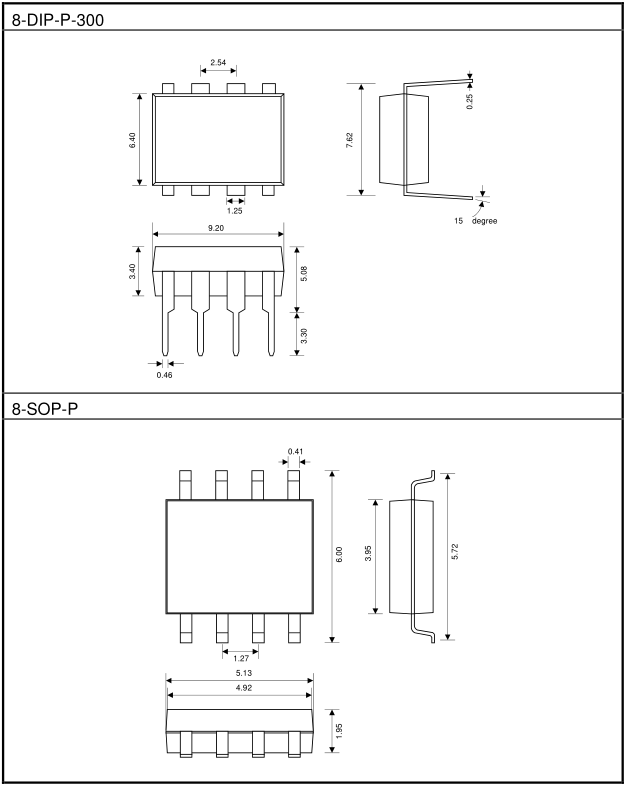

  六、JRC4558的封裝外形尺寸：









  ---
