晶閘管 BT136 4A四象限华体会体育沃尔夫斯堡
一、BT136的特點:
NPNPN 五層結構的矽雙向器件
P 型對通擴散隔離
台麵玻璃鈍化工藝
背麵多層金屬電極
工作結溫高;換向能力強
高電壓變化率 dV/dt
大電流變化率 dI/dt
符合 RoHS 規範

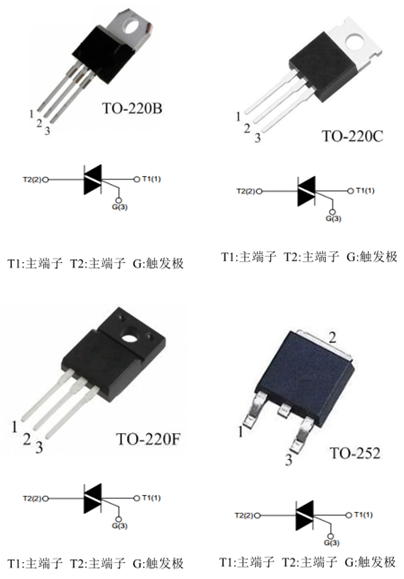

二、BT136的腳位圖:
三、BT136的應用:
加熱控製器
馬達調速控製器
麻將機
攪拌機
直發器
麵包機等家用電器等...
四、BT136的極限值:
TCASE=25℃
符號 | 參數 | 數值 | 單位 |
VDRM/VRRM | 斷態重複峰值電壓 | 600/800 | V |
IT(RMS) | 通態均方根電流 | 4 | A |
ITSM | 通態不重複浪湧電流 | 25 | |
I2t | I2t 值 | 3.1 | A2s |
dIT/dt | 通態電流臨(lin) 界上升率 I-II-III | 50 | A/μs |
通態電流臨(lin) 界上升率 IV | 10 | ||
IGM | 門極峰值電流 | 2 | A |
PGM | 門極峰值功率 | 5 | W |
PG(AV) | 門極平均功率 | 0.5 | |
TSTG | 存儲溫度 | -40~+150 | ℃ |
Tj | 工作結溫 | -40~+125 |
五、BT136的電特性:
1、三象限參數:
符號 | 參數 | 數值 | 單位 | |
SW | CW | |||
IGT | 門極觸發電流 | ≤10 | ≤25 | mA |
VGT | 門極觸發電壓 | ≤1.3 | V | |
VGD | 門極不觸發電壓 | ≥0.2 | ||
IH | 維持電流 | ≤15 | ≤25 | mA |
IL | 擎住電流 I-III | ≤15 | ≤25 | |
擎住電流 II | ≤20 | ≤30 | ||
dVD/dt | 斷態電壓臨界上升率 | ≥40 | ≥80 | V/μs |
VTM | 通態壓降 | ≤1.55 | V |
2、四象限參數
符號 | 參數 | 數值 | 單位 | |
D | E | |||
IGT | 門極觸發電流 I-II-III | ≤5 | ≤10 | mA |
門極觸發電流 IV | ≤10 | ≤25 | ||
VGT | 門極觸發電壓 | ≤1.3 | V | |
VGD | 門極不觸發電壓 | ≥0.2 | ||
IH | 維持電流 | ≤10 | ≤15 | mA |
IL | 擎住電流 I-III-IV | ≤10 | ≤15 | mA |
擎住電流 II | ≤15 | ≤20 | ||
dVD/dt | 斷態電壓臨界上升率 | ≥10 | ≥20 | V/μs |
VTM | 通態壓降 | ≤1.55 | V |

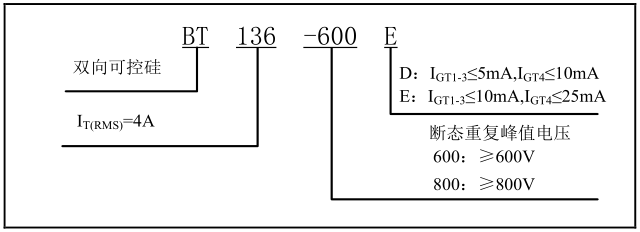

六、BT136的型號、標識說明:
