  晶閘管可控矽的工藝流程圖以及封裝信息




          可控矽(Silicon Controlled Rectifier) 簡稱SCR，是一種大功率電器元件，也稱晶閘管。它具有體(ti) 積小、效率高、壽命長等優(you) 點。在自動控製係統中，可作為(wei) 大功率驅動器件，實現用小功率控件控製大功率設備。它在交直流電機調速係統、調功係統及隨動係統中得到了廣泛的應用。

          晶閘管（Thyristor）是晶體(ti) 閘流管的簡稱，又被稱做可控矽整流器，以前被簡稱為(wei) 可控矽；1957年美國通用電氣公司開發出世界上第一款晶閘管產(chan) 品，並於(yu) 1958年將其商業(ye) 化；晶閘管是PNPN四層半導體(ti) 結構，它有三個(ge) 極：陽極，陰極和控製極；晶閘管具有矽整流器件的特性，能在高電壓、大電流條件下工作，且其工作過程可以控製、被廣泛應用於(yu) 可控整流、交流調壓、無觸點電子開關(guan) 、逆變及變頻等電子電路中。

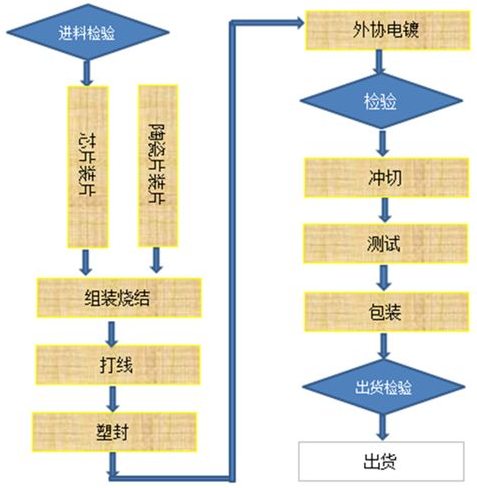

  一、可控矽的生產(chan) 工藝流程圖

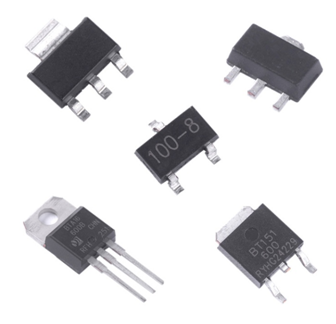

  二、可控矽的封裝信息

          為(wei) 了滿足各種工藝，可控矽的封裝有插件式可控矽、貼片可控矽等等，下麵來跟大家一一探討。

          插件式的封裝有：TO-220A、TO-220B、TO-220C、TO-220F、TO-220HD、TO-247、TO-3P、TO-126、TO-126P、TO-92、TO-202B等等…

          貼片式的封裝有：TO-252、TO-263、SOT-89-3L、SOT-223-3L、SOT-23-3L等等…










  三、可控矽的用途

          普通晶閘管最基本的用途就是可控整流。大家熟悉的二極管整流電路屬於(yu) 不可控整流電路。如果把二極管換成晶閘管，就可以構成可控整流電路。以最簡單的單相半波可控整流電路為(wei) 例，在正弦交流電壓U2的正半周期間，如果VS的控製極沒有輸入觸發脈衝(chong) Ug，VS仍然不能導通，隻有在U2處於(yu) 正半周，在控製極外加觸發脈衝(chong) Ug時，晶閘管被觸發導通。畫出它的波形（c）及（d），隻有在觸發脈衝(chong) Ug到來時，負載RL上才有電壓UL輸出。Ug到來得早，晶閘管導通的時間就早；Ug到來得晚，晶閘管導通的時間就晚。通過改變控製極上觸發脈衝(chong) Ug到來的時間，就可以調節負載上輸出電壓的平均值UL。在電工技術中，常把交流電的半個(ge) 周期定為(wei) 180°，稱為(wei) 電角度。這樣，在U2的每個(ge) 正半周，從(cong) 零值開始到觸發脈衝(chong) 到來瞬間所經曆的電角度稱為(wei) 控製角α；在每個(ge) 正半周內(nei) 晶閘管導通的電角度叫導通角θ。很明顯，α和θ都是用來表示晶閘管在承受正向電壓的半個(ge) 周期的導通或阻斷範圍的。通過改變控製角α或導通角θ，改變負載上脈衝(chong) 直流電壓的平均值UL，實現了可控整流。

          1：小功率塑封华体会体育沃尔夫斯堡通常用作聲光控燈光係統。額定電流：IA小於(yu) 2A。

          2：大；中功率塑封和鐵封可控矽通常用作功率型可控調壓電路。像可調壓輸出直流電源等等。

          3：大功率高頻可控矽通常用作工業(ye) 中；高頻熔煉爐等。







  ---
