  华体会竞猜appBT151如何測量以及使用注意事項




          BT151是一個(ge) 华体会竞猜app，電流12A，耐壓600/800V。



  一、BT151的測量方法

          將BT151字麵朝自己，管腳向下，左邊第一隻腳是觸發極，中間腳是陽極，和散熱片相連，右邊腳是陰極！

          將萬(wan) 用表撥至Rx1Ω檔，黑筆接陽極，紅筆接陰極，用手捏觸發極搭陽極，離開，就會(hui) 看見表針偏轉，證明可控矽已經導通！

          不觸發的情況下，測量陰極陽極兩(liang) 腳阻值，不通為(wei) 好！







  二、使用注意事項

         選用可控矽的額定電壓時，應參考實際工作條件下的峰值電壓的大小，並留出一定的餘(yu) 量。

          1、選用可控矽的額定電流時，除了考慮通過元件的平均電流外，還應注意正常工作時導通角的大小、散熱通風條件等因素。在工作中還應注意管殼溫度不超過相應電流下的允許值。

          2、使用可控矽之前，應該用萬(wan) 用表檢查可控矽是否良好。發現有短路或斷路現象時，應立即更換。

          3、嚴(yan) 禁用兆歐表（即搖表）檢查元件的絕緣情況。

          4、電流為(wei) 5A以上的可控矽要裝散熱器，並且保證所規定的冷卻條件。為(wei) 保證散熱器與(yu) 可控矽管心接觸良好，它們(men) 之間應塗上一薄層有機矽油或矽脂，以幫於(yu) 良好的散熱。

          5、按規定對主電路中的可控矽采用過壓及過流保護裝置。

          6、要防止可控矽控製極的正向過載和反向擊穿。






  三、BT151的最大額定值

  • 斷態重複峰值電壓(V_DRM/V_RRM) --------------------------------------- 600/800V

  • 通態均方根電流(I_T(RMS)) ------------------------------------------------ 12A

  •  通態電流臨(lin) 界上升率(dI_T/dt) -------------------------------------------- 50A/μs

  • 門極峰值電流(I_GM) ------------------------------------------------------- 2A

  • 門極峰值功率(P_GM) ------------------------------------------------------ 5W

  • 門極平均功率(P_G(AV)) ---------------------------------------------------- 0.5W

  • 存儲(chu) 溫度(T_STG) ----------------------------------------------------------  -40~+150℃

  • 工作溫度(T_J) -------------------------------------------------------------  -40~+125℃

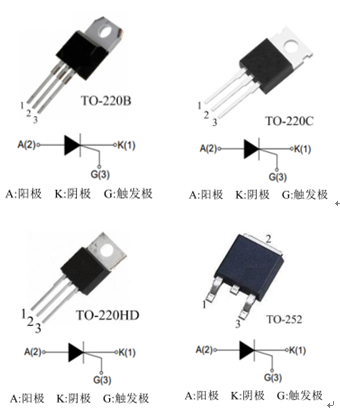

  四、BT151的管腳圖









  ---
