高調光比LED恒流驅動器 PT4115 降壓恒流源

• 來源：hth体育官网登录 更新時間：2019-12-03 11:57:13點擊：6次

•


  高調光比LED恒流驅動器 PT4115 降壓恒流源







  一、PT4115的描述：

          PT4115 是一款連續電感電流導通模式的降壓恒流源，用於(yu) 驅動一顆或多顆串聯LED。PT4115 輸入電壓範圍從(cong) 8伏到30伏，輸出電流可調，最大可達1.2安培。根據不同的輸入電壓和外部器件，PT4115可以驅動高達數十瓦的LED。PT4115內(nei) 置功率開關(guan) ，采用高端電流采樣設置LED平均電流，並通過DIM引腳可以接受模擬調光和很寬範圍的PWM調光。當DIM的電壓低於(yu) 0.3伏時，功率開關(guan) 關(guan) 斷，PT4115進入極低工作電流的待機狀態。

          PT4115采用SOT89-5和ESOP8封裝。







  二、PT4115的特點：

  • 極少的外部元器件

  • 很寬的輸入電壓範圍：從(cong) 8V到30V

  • 最大輸出1.2A的電流

  • 複用DIM引腳進行LED開關(guan) 、模擬調光和PWM調光

  • 5%的輸出電流精度

  • LED開路自然保護

  • 高達97%的效率

  • 輸出可調的恒流控製方法

  • 增強散熱能力的ESOP8封裝可用於(yu) 大功率驅動







  三、PT4115的應用：

  • 低壓LED射燈代替鹵素燈

  • 車載LED燈

  • LED備用燈

  • LED信號燈

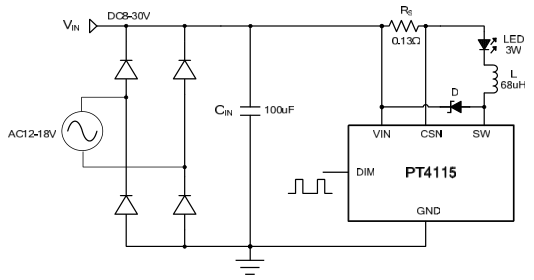

  四、PT4115的典型應用電路圖：

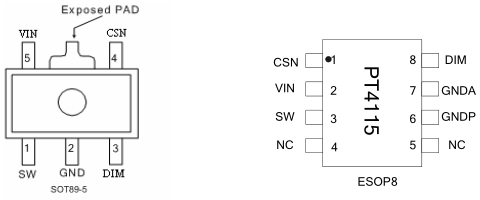

  五、PT4115的管腳圖：









  六、PT4115的極限參數：

  符號	參數	數值	單位
  VIN	電源電壓	-0.3~45	V
  SW	功率開關的漏端	-0.3~45	V
  CSN	電流采樣端(相對VIN)	+0.3~(-6)	V
  DIM	開關使能、模擬和PWM調光端	-0.3~6	V
  ISW	功率開關輸出電流	1.5	A
  PD(MAX)	功耗	1.5	W
  PTR	熱阻：SOT89-5(θJA)	45	℃/W
  PTR	熱阻：ESOP-8(θJA)	40	℃/W
  TJ	工作結溫範圍	-40~150	℃
  TSTG	存儲溫度範圍	-55~150	℃

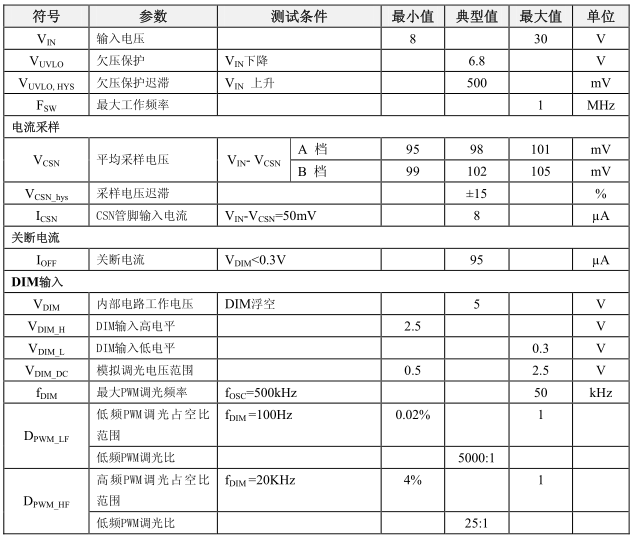

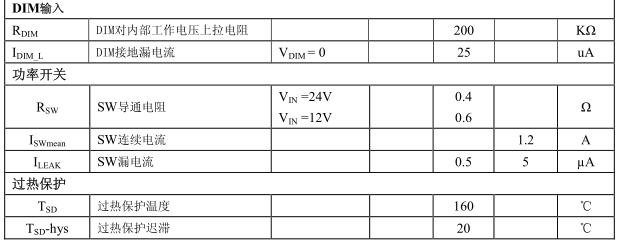

  七、PT4115的電特性：

  無特別說明 V_IN=12V，T_A=25℃











  八、PT4115的封裝信息：

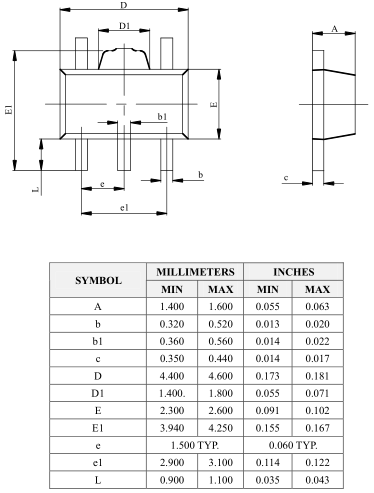

  1、SOT89-5：

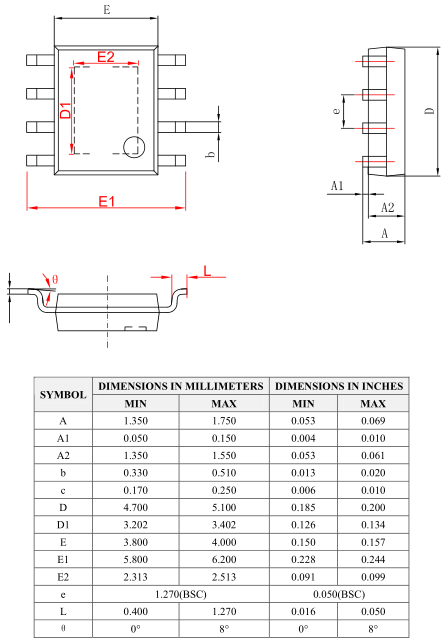

  2、ESOP-8：









  ---
