線性穩壓器LDO AMS1117 貼片穩壓芯片 1117-3.3V

• 來源：hth体育官网登录 更新時間：2019-11-30 16:12:12點擊：6次

•


  線性穩壓器LDO AMS1117 貼片穩壓芯片 1117-3.3V







  一、AMS1117的描述：

          AMS1117是一款低壓差的線性穩壓器，當輸出1A電流時，輸入輸出的電壓差典型值僅(jin) 為(wei) 1.4V。

          AMS1117除了能提供多種固定電壓版本外(Vout=1.8V，3.3V，5V)，還提供可調輸出版本，該版本能提供的輸出電壓範圍為(wei) 1.25V~10V。

          AMS1117提供完善的過流保護和過熱保護功能(AMS1117 正常工作環境溫度範圍極寬，為(wei) -10℃~85℃)，確保芯片和電源係統的穩定性。同時在產(chan) 品生產(chan) 中應用先進的修正技術，確保輸出電壓和參考源精度在±1%的精度範圍內(nei) 。

          AMS1117采用SOT-223、TO-252、SOT-89的封裝形式。







  二、AMS1117的特點：

  • 包括三端可調輸出和固定電壓輸出版本(固定電壓包括1.8V、3.3V、5V、ADJ等，其他電壓規格可根據用戶定製)

  • 最大輸出電流為(wei) 1A

  • 輸出電壓精度高達±1%

  • 穩定工作電壓範圍為(wei) 12V

  • 電壓線性度為(wei) 0.2%

  • 負載線性度為(wei) 0.4%

  • 環境溫度：TA的範圍是：-10℃~85℃








  三、AMS1117的應用：

  • 計算機主板、顯卡

  • LCD 監視器及LCD TV

  • DVD 解碼板

  • ADSL 等設備

  • 開關(guan) 電源的後級穩壓








  四、AMS1117的內(nei) 部結構圖：

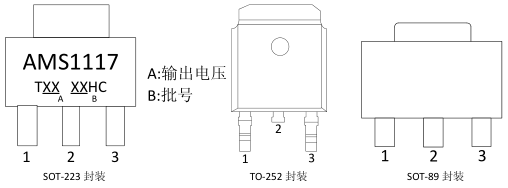

  五、AMS1117的引腳圖：









  六、AMS1117的極限值：

  參數	符號	數值	單位
  輸入電源電壓	VIN	12	V
  最大結溫	TJ	150	℃
  工作環境溫度	Ta	85
  貯存溫度	TS	-10~+85
  引腳溫度(焊接時間10S)	T	300

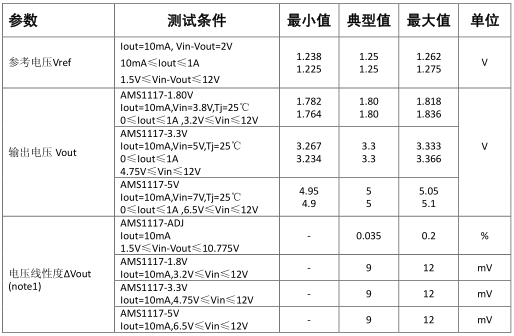

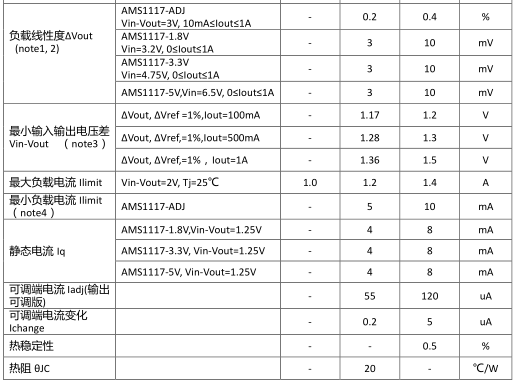

  七、AMS1117的電特性：

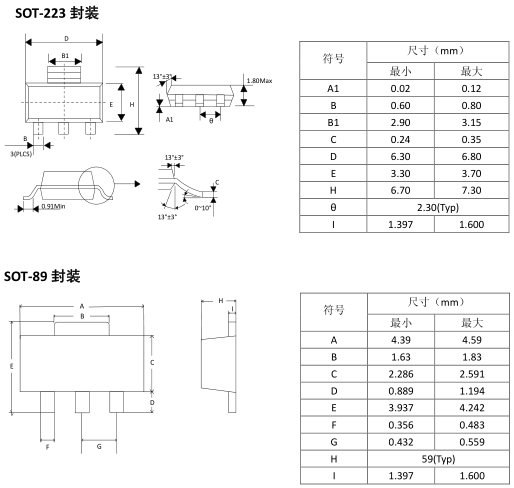

  八、AMS1117的封裝外形尺寸：











  ---
