  LED驅動看板電路 74HC595D 移位寄存器




  一、74HC595D的描述：

          74HC595D 是一種具有8位鎖存、8位串行輸入、8位串/並行輸出、串—並移位寄存器和三態輸出功能的通用LED 驅動芯片。具有8位移位寄存器和一個(ge) 存儲(chu) 器，三態輸出功能。移位寄存器和存儲(chu) 器是分別的時鍾。數據在SCK的上升沿輸入，在RCK的上升沿進入的存儲(chu) 寄存器中去。移位寄存器有一個(ge) 串行移位輸入(SER)，和一個(ge) 串行輸出(Q7')，和一個(ge) 異步的低電平複位，存儲(chu) 寄存器有一個(ge) 並行8位的，具有三態的總線輸出，當使能時(為(wei) 低電平)，存儲(chu) 寄存器的數據輸出到總線。







  二、74HC595D的腳位圖：









  三、74HC595D的功能特點：

  • 具有8位串行輸入

  • 具有8位串行和並行輸出

  • 具有移位寄存器直接清“零”功能

  • 具有鎖存與(yu) 三態輸出功能

  • 能通過50MHz移位時鍾

  • 工作電壓：2V~6V

  • 封裝形式：SOP-16

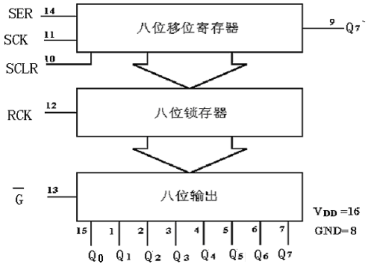

  四、74HC595D的邏輯框圖：

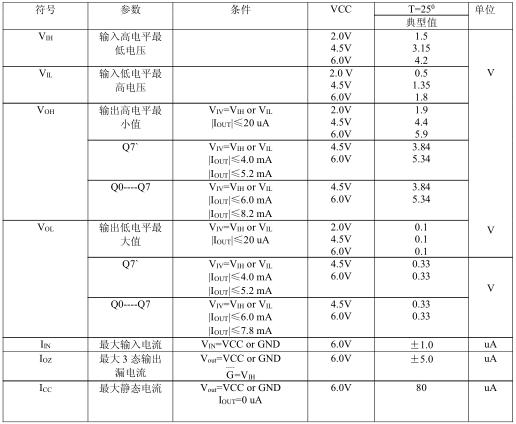

  五、74HC595D的直流電器特性：

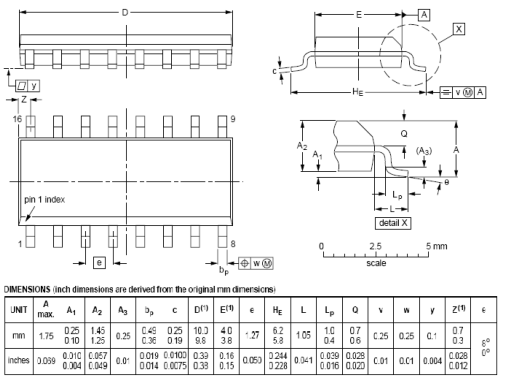

  六、74HC595D的封裝尺寸圖：









  ---
