幹貨 | MOS管“炸”與“不炸”，關鍵就在這

• 來源：hth体育官网登录 更新時間：2019-04-13 15:28:47點擊：6次

• 本文來源：電子工程世界、網絡整理




          我們(men) 知道開關(guan) 電源中MOSFET、 IGBT很容易燒壞的器件。開關(guan) 器件長期工作於(yu) 高電壓大電流狀態，承受著很大的功耗，一但過壓或過流就會(hui) 導致功耗大增，晶圓結溫急劇上升，如果散熱不及時，就會(hui) 導致器件損壞，甚至可能會(hui) 伴隨爆炸，非常危險。這裏就衍生一個(ge) 概念，安全工作區。




  一、什麽(me) 是安全工作區？



          安全工作區：SOA（Safe operating area）是由一係列（電壓，電流）坐標點形成的一個(ge) 二維區域，開關(guan) 器件正常工作時的電壓和電流都不會(hui) 超過該區域。簡單的講，隻要器件工作在SOA區域內(nei) 就是安全的，超過這個(ge) 區域就存在危險。



  二、SOA具體(ti) 如何應用和測試呢？



          開關(guan) 器件的各項參數在數據手冊(ce) 中都會(hui) 明確標注，這裏我們(men) 先來解讀兩(liang) 個(ge) 參數：



          1）VDS（Drain-source voltage）：漏源電壓標稱值，反應的是漏源極能承受的電壓值；



          2）IDM（Drain current(pulsed)）：漏源單脈衝(chong) 電流（非重複脈衝(chong) ），反應的是漏源極可承受的單次脈衝(chong) 電流強。

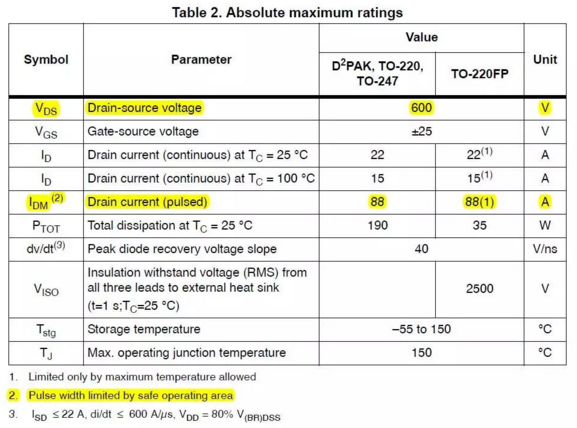

  圖1 開關(guan) 器件參數表



          器件手冊(ce) 一般都會(hui) 提供SOA（Safe operating area）數據圖表，主要和晶圓的散熱、瞬間電壓和電流的承受能力有關(guan) ，通過IDM和VDS及器件晶圓溝道損耗的限製形成一個(ge) 工作區域，稱為(wei) 安全工作區，如下圖所示。安全工作區可以避免管子因結溫過高而損壞。

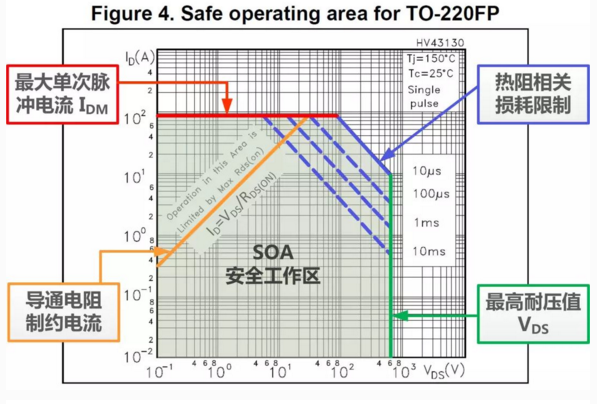

  圖2 器件手冊(ce) SOA曲線圖



          示波器的測試應用非常簡單，使用電壓、電流探頭正常測試開關(guan) 管的VDS和IDM，並打開SOA分析功能，對照數據手冊(ce) 的SOA數據設置好示波器的SOA參數即可。一但波形觸碰到安全區以外的區域，就說明器件超額工作，存在危險。



  三、示波器的SOA分析功能有哪些作用？



          1）支持連續測試，並統計通過及失敗的總數次，該模式可用於(yu) 連續烤機測試；



          2）支持觸碰（波形超出安全區域）停止、自動截圖、聲音提示操作；



          3）安全工作區可通過電壓、電流、功率限製設定，也可自定義(yi) 設定。

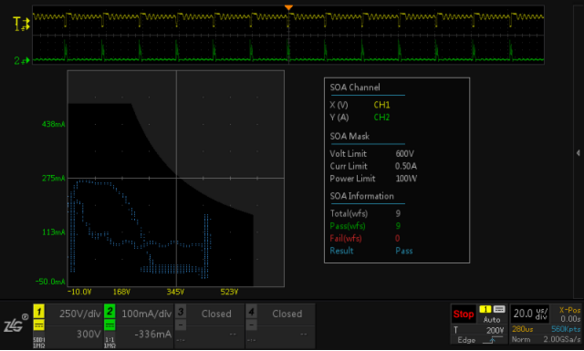

  圖3 示波器SOA測試波形圖



  四、總結



          開關(guan) 器件的安全工作區是一項非常重要的參數，通過示波器的SOA分析功能，可以快速有效的確定器件的工作是否安全，確保產(chan) 品安全可靠。







  ---
