可控矽的作用以及導通關斷條件

• 來源：hth体育官网登录 更新時間：2019-04-11 10:20:52點擊：6次

• 一、可控矽的描述：

          可控矽(Silicon Controlled Rectifier) 簡稱SCR，是一種大功率電器元件，也稱晶閘管。它具有體(ti) 積小、效率高、壽命長等優(you) 點。在自動控製係統中，可作為(wei) 大功率驅動器件，實現用小功率控件控製大功率設備。它在交直流電機調速係統、調功係統及隨動係統中得到了廣泛的應用。

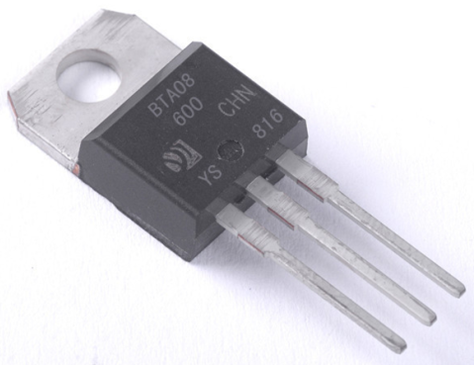

          可控矽分华体会竞猜app和华体会体育沃尔夫斯堡兩(liang) 種。华体会体育沃尔夫斯堡也叫三端华体会体育沃尔夫斯堡，簡稱TRIAC。华体会体育沃尔夫斯堡在結構上相當於(yu) 兩(liang) 個(ge) 华体会竞猜app反向連接，這種可控矽具有雙向導通功能。其通斷狀態由控製極G決(jue) 定。在控製極G上加正脈衝(chong) (或負脈衝(chong) )可使其正向(或反向)導通。這種裝置的優(you) 點是控製電路簡單，沒有反向耐壓問題，因此特別適合做交流無觸點開關(guan) 使用。






  一、可控矽的作用：

          可控矽的作用之一：可控矽整流




          就是可控整流。大家所熟知的二極管整流電路隻可完成整流的功能，並沒有實現可控，而一旦把二極管換做可控矽，便構成了一個(ge) 可控整流電路。




          在一個(ge) 基本的單相半波可控整流電路中，當正弦交流電壓處於(yu) 正半周時，隻有在控製極外加觸發脈衝(chong) 時，可控矽才被觸發導通，負載上才會(hui) 有電壓輸出，因此可以通過改變控製極上觸發脈衝(chong) 到來的時間，來進一步調節負載上輸出電壓的平均值，達到可控整流的作用。




          可控矽的作用之二：用作無觸點開關(guan)




          就是用作無觸點開關(guan) ，經常用於(yu) 自動化設備中，代替通用繼電器，具有無噪音、壽命長的特點。




          可控矽的作用三：開關(guan) 和調壓作用




          可控矽的作用之三就是起到開關(guan) 和調壓的作用，經常應用於(yu) 交流電路中，由於(yu) 其被觸發時間不同，因此通過它的電流隻有其交流周期的一部分，通過它的電壓隻有全電壓的一部分，因而起到調節輸出電壓的作用。






  二、可控矽的導通和關(guan) 斷條件

  1、 华体会竞猜app導通和關(guan) 斷條件：

  狀態	條件	說明
  從關斷到導通	1、陽極電位高於(yu) 是陰極電位 2、控製極有足夠的正向電壓和電流	兩者缺一不可
  維持導通	1、陽極電位高於(yu) 陰極電位 2、陽極電流大於(yu) 維持電流	兩者缺一不可
  從導通到關斷	1、陽極電位低於(yu) 陰極電位 2、陽極電流小於(yu) 維持電流	任一條件即可







  2、 华体会体育沃尔夫斯堡導通和關(guan) 斷條件：

  狀態	條件	說明
  從關斷到導通	1、主端子T1和主端子T2之間電位差 2、控製極有足夠的觸發電壓和電流	兩者缺一不可
  維持導通	1、主端子T1和主端子T2之間電位差 2、通態電流大於(yu) 維持電流	兩者缺一不可
  從導通到關斷	通態電流小於維持電流	必備條件







  ---
