貼片mos管的封裝知識和排列

• 來源：hth体育官网登录 更新時間：2019-02-20 18:05:18點擊：6次

•         mos管是金屬(metal)、氧化物(oxide)、半導體(ti) (semiconductor)場效應晶體(ti) 管，或者稱是金屬—絕緣體(ti) (insulator)、半導體(ti) 。MOS管的source和drain是可以對調的，他們(men) 都是在P型backgate中形成的N型區。在多數情況下，這個(ge) 兩(liang) 個(ge) 區是一樣的，即使兩(liang) 端對調也不會(hui) 影響器件的性能。這樣的器件被認為(wei) 是對稱的。






  一、mos管的作用是什麽(me)

          MOS管對於(yu) 整個(ge) 供電係統而言起著穩壓的作用。目前板卡上所采用的MOS管並不是太多,一般有10個(ge) 左右,主要原因是大部分MOS管被整合到IC芯片中去了。由於(yu) MOS管主要作用是為(wei) 配件提供穩定的電壓,所以它一般使用在CPU、GPU 和插槽等附近。MOS管一般是以上下兩(liang) 個(ge) 組成一組的形式出現板卡上。






  二、mos管的引腳G、S、D分別代表什麽(me)

          G：gate柵極；S：source；D：driain漏極。N溝道的電源一般接在D，輸出S；P溝道的電源一般接在S，輸出D。

          增強型耗盡型接法基本一樣。

          無論N型或者P型MOS管，其工作原理本質是一樣的。






  三、mos管的封裝

          Mos管封裝分為(wei) 插件mos管和貼片mos管，下麵一起來看看貼片式封裝的引腳排列知識




  1、SOT封裝

          SOT（Small Out-Line Transistor）小外形晶體(ti) 管封裝。這種封裝就是貼片型小功率晶體(ti) 管封裝，比TO封裝體(ti) 積小，一般用於(yu) 小功率MOSFET。常見的規格如上。

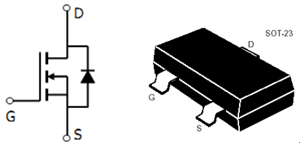

  SOT-23封裝

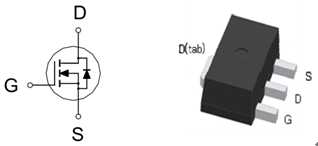

  SOT-89封裝





  2、TO-252封裝

          TO（Transistor Out-line）的中文意思是“晶體(ti) 管外形”。這是早期的封裝規格，例如TO-92，，TO-220，TO-252等等都是插入式封裝設計。近年來表麵貼裝市場需求量增大，TO封裝也進展到表麵貼裝式封裝。

          TO252和TO263就是表麵貼裝封裝。其中TO-252又稱之為(wei) D-PAK，TO-263又稱之為(wei) D2PAK。

  D-PAK封裝的MOSFET有3個(ge) 電極，柵極（G）、漏極（D）、源極（S）。其中漏極（D）的引腳被剪斷不用，而是使用背麵的散熱板作漏極（D），直接焊接在PCB上，一方麵用於(yu) 輸出大電流，一方麵通過PCB散熱。所以PCB的D-PAK焊盤有三處，漏極（D）焊盤較大。

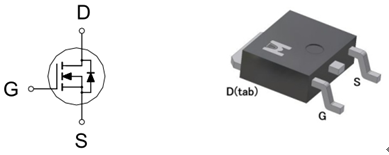

  TO-252封裝

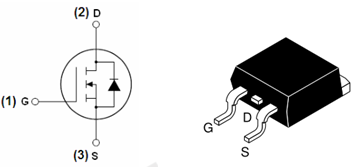

  TO-263封裝




  3、SOP封裝

          SOP（Small Out-Line Package）的中文意思是“小外形封裝”。SOP是表麵貼裝型封裝之一，引腳從(cong) 封裝兩(liang) 側(ce) 引出呈海鷗翼狀（L 字形）。材料有塑料和陶瓷兩(liang) 種。SOP也叫SOL 和DFP。SOP封裝標準有SOP-8、SOP-16、SOP-20、SOP-28等等，SOP後麵的數字表示引腳數。MOSFET的SOP封裝多數采用SOP-8規格，業(ye) 界往往把“P”省略，叫SO（Small Out-Line ）。

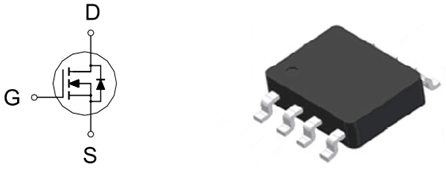

  SOP-8封裝





          上述便是幾種常見的貼片封裝，供大家參考。







  ---
