LC2502/03/03E/04——內置三端穩壓器的二路、三路、四路達林頓驅動電路

• 來源：hth体育官网登录 更新時間：2019-01-17 09:12:01點擊：6次

• 一、概述：




          LC2504是內(nei) 置三端穩壓器的四路達林頓驅動電路。該電路內(nei) 部集成了78L05三端穩壓器，可提供穩定的5V輸出電源。其內(nei) 部集成的達林頓驅動電路針對開關(guan) 型電感負載（繼電器）進行了優(you) 化設計，集成的續流二極管能吸收繼電器關(guan) 斷時產(chan) 生的電壓尖峰。單路達林頓驅動電路可輸出300mA電流，將達林頓管並聯可實現更高的輸出電流能力。該電路可廣泛應用於(yu) 繼電器驅動照明驅動、顯示屏驅動（LED）、線性驅動器和邏輯緩衝(chong) 器。




          LC2503是內(nei) 置三端穩壓器的三路達林頓驅動電路。




          LC2502是內(nei) 置三端穩壓器的兩(liang) 路達林頓驅動電路。










  二、特點：




  • 單路集電極輸出電流：300mA

  • 耐高壓：30V

  • 輸入兼容TTL/CMOS邏輯信號

  • 集成78L05三端穩壓器

  • 廣泛應用於(yu) 繼電器驅動

  • 封裝形式：

         LC2502：DIP8、SOP8、Qipai8


         LC2503：DIP10

         LC2503E：ESOP8

         LC2504：DIP14、SOP14、Qipai16










  三、應用：




  • 繼電器驅動

  • 指示燈驅動

  • 顯示屏驅動










  四、邏輯框圖：












  五、引腳配置：

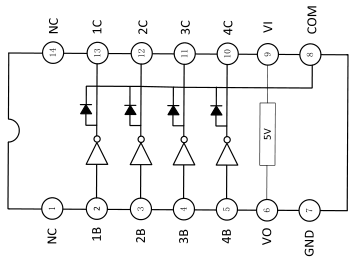

  (1）LC2504的引腳配置：

  注：LC2504的DIP14、SOP14封裝中1腳、14腳為(wei) 空腳，Qipai16封裝中的1腳、2腳、15腳、16腳為(wei) 空腳。

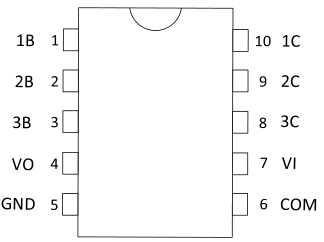

  （2）LC2503的引腳配置：












  （3）LC2502的引腳配置：

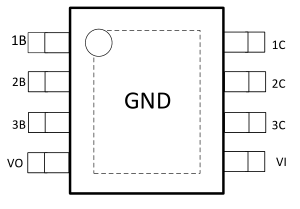

  （4）、LC2503E的引腳配置：

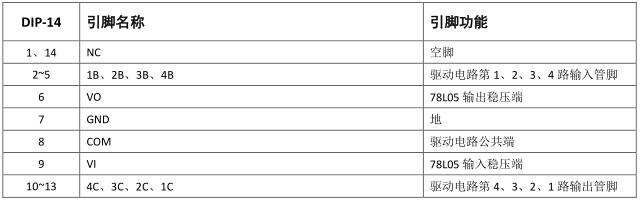

  六、引腳功能描述：

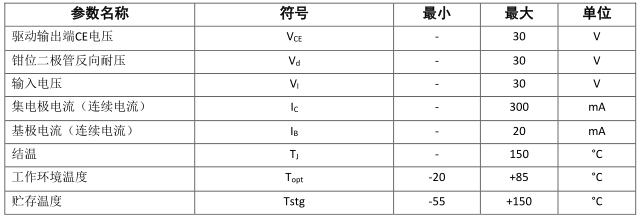

  七、極限參數：


  除非有特殊要求，TA=25℃。

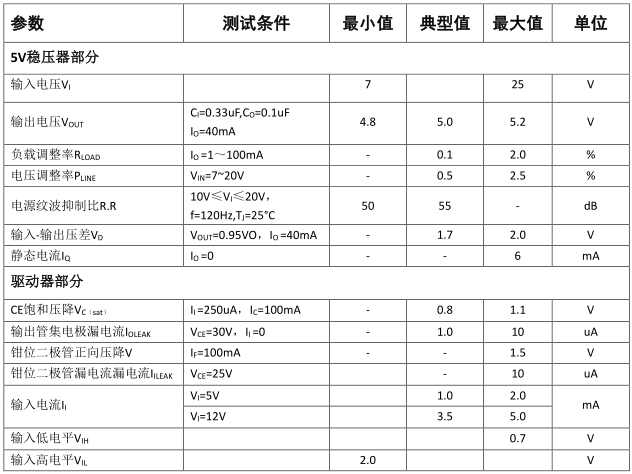

  八、電特性：

  除非有特殊要求，TA=25℃。












  九、外形封裝圖：

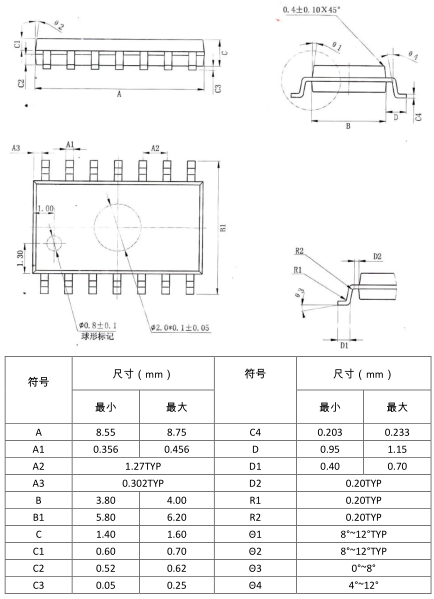

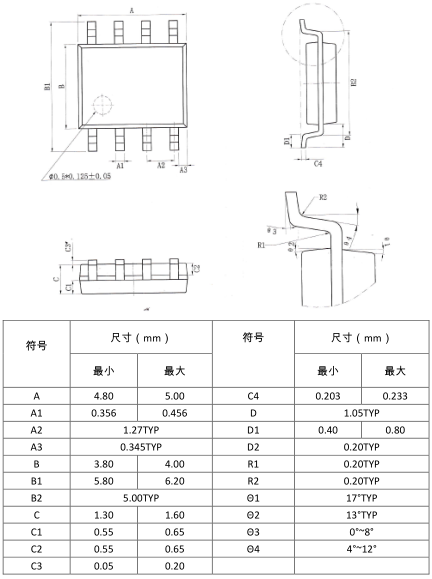

  1、SOP14封裝：

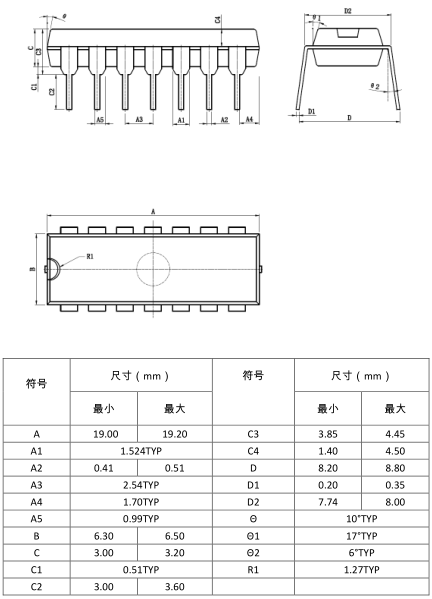

  2、DIP14封裝：












  3、Qipai16封裝：

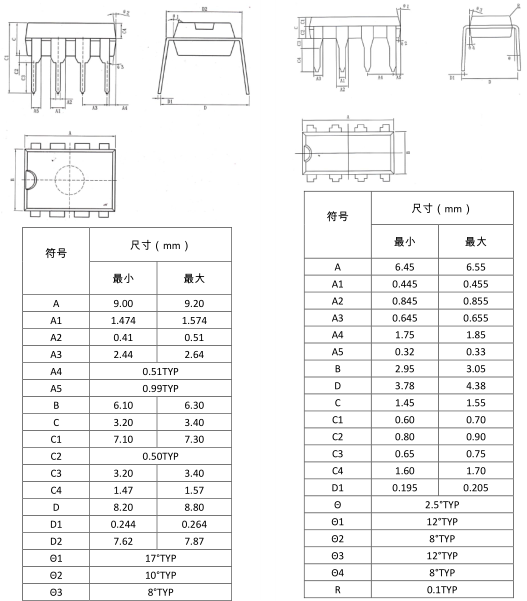

  4、DIP8封裝：                                               5、Qipai8封裝：












  6、SOP8封裝：

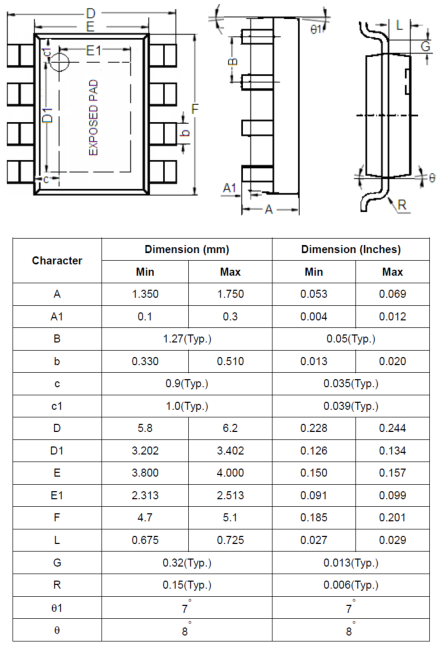

  7、ESOP8封裝：









  ---
