80VN溝道MOS管 FIR98N08PG TO-220 金屬增強型MOSFET
FIR98N08PG的極限值：
| 參數 | 符號 | 數值 | 單位 |
| 漏極-源極電壓 | VDSS | 80 | V |
| 柵極-源極電壓 | VGS | ±20 | V |
| 漏極電流-連續 | ID | 98 | A |
| 漏極電流-連續 TC=100℃ | 70 | ||
| 漏極電流-脈衝 | IDM | 520 | |
| 功耗 | PD | 180 | W |
| 單脈衝雪崩能量 | EAS | 800 | mJ |
| 工作結溫和存儲溫度範圍 | TJ,Tstg | -55~175 | ℃ |
FIR98N08PG的電特性：
| 參數 | 符號 | 測試條件 | 最小值 | 典型值 | 最大值 | 單位 |
| 漏極-源極擊穿電壓 | BVDSS | VGS=0V,ID=250μA | 80 | 86 | V | |
| 零柵壓漏極電流 | IDSS | VDS=80V,VGS=0V | 1 | μA | ||
| 柵極漏電流 | IGSS | VGS=±20V,VDS=0V | ±100 | nA | ||
| 柵極開啟電壓 | VGS(th) | VDS=VGS,ID=250μA | 2 | 3 | 4 | V |
| 靜態漏源導通電阻 | RDS(ON) | VGS=10V,ID=40A | 6.5 | 8 | mΩ | |
| 正向跨導 | gfs | VDS=25V,ID=40A | 80 | S | ||
| 輸入電容 | Ciss | VDS=25V,VGS=0V,F=1.0MHz | 5500 | pF | ||
| 輸出電容 | Coss | 880 | ||||
| 反向傳輸電容 | Crss | 190 | ||||
| 開啟延遲時間 | td(on) | VDD=38V,ID=40A VGS=10V,RGEN=2.5Ω | 12 | nS | ||
| 開啟上升時間 | tr | 150 | ||||
| 關斷延遲時間 | td(off) | 150 | ||||
| 開啟下降時間 | tf | 130 | ||||
| 柵源電荷密度 | Qgs | VDS=60V,ID=40A,VGS=10V | 35 | nC | ||
| 柵漏電和密度 | Qgd | 55 |

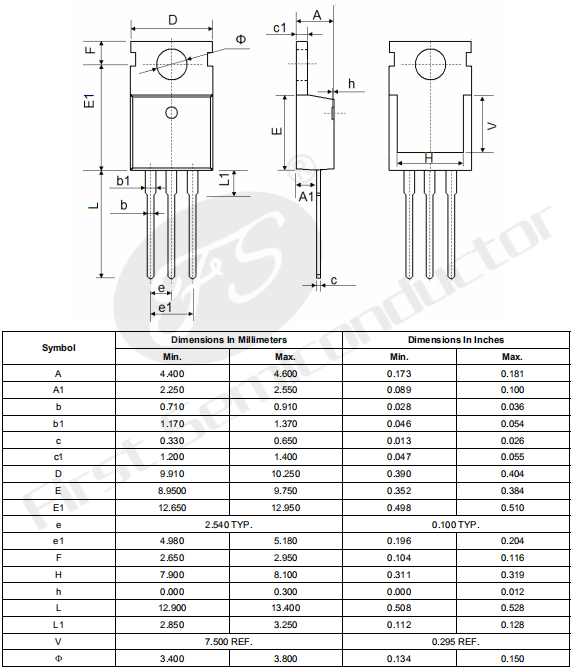

FIR98N08PG的封裝外形尺寸：
