FIR11N90ANG-T TO-3P 插件高壓MOS管 900V/11AN溝道場效應管
FIR11N90ANG-T的極限值：
| 符號 | 參數 | 數值 | 單位 | |
| VDSS | 漏極-源極電壓 | 900 | V | |
| ID | 漏極電流-連續 | TC=25℃ | 11 | A |
| TC=100℃ | 6.9 | |||
| VGS[±V] | 柵極-源極電壓 | ±30 | V | |
| EAS | 單脈衝雪崩能量 | 960 | mJ | |
| IAR | 雪崩電流 | 11 | A | |
| PD | 功耗 | 300 | W | |
| Tj | 最大工作結溫 | 150 | ℃ | |
| Tstg | 存儲溫度 | -55~+150 | ||
| TL | 最大焊接溫度 | 300 | ||
FIR11N90ANG-T的電特性：
| 符號 | 參數 | 測試條件 | 最小值 | 典型值 | 最大值 | 單位 |
| BVDSS | 漏極-源極擊穿電壓 | ID=250μA,VGS=0 | 900 | V | ||
| IDSS | 零柵壓漏極電流 | VDS=900V,VGS=0V | 10 | μA | ||
| VDS=720V,TC=125℃ | 100 | |||||
| VGS(th) | 柵極開啟電壓 | ID=250μA,VDS=VGS | 3 | 5 | V | |
| RDS(ON) | 靜態漏源導通電阻 | ID=5.5A,VGS=10V | 1.1 | Ω | ||
| Ciss | 輸入電容 | VDS=25V,VGS=0,f=1.0MHz | 2630 | pF | ||
| Coss | 輸出電容 | 215 | ||||
| Crss | 反向傳輸電容 | 23 | ||||
| td(on) | 開啟延遲時間 | VDD=450V,ID=11A RG=25Ω | 80 | 130 | ns | |
| tr | 開啟上升時間 | 130 | 270 | |||
| td(off) | 關斷延遲時間 | 140 | 270 | |||
| tf | 開啟下降時間 | 85 | 180 | |||
| Qgs | 柵源電荷密度 | VDS=720,VGS=10V,ID=11A | 13 | nC | ||
| Qgd | 柵漏電和密度 | 25 |

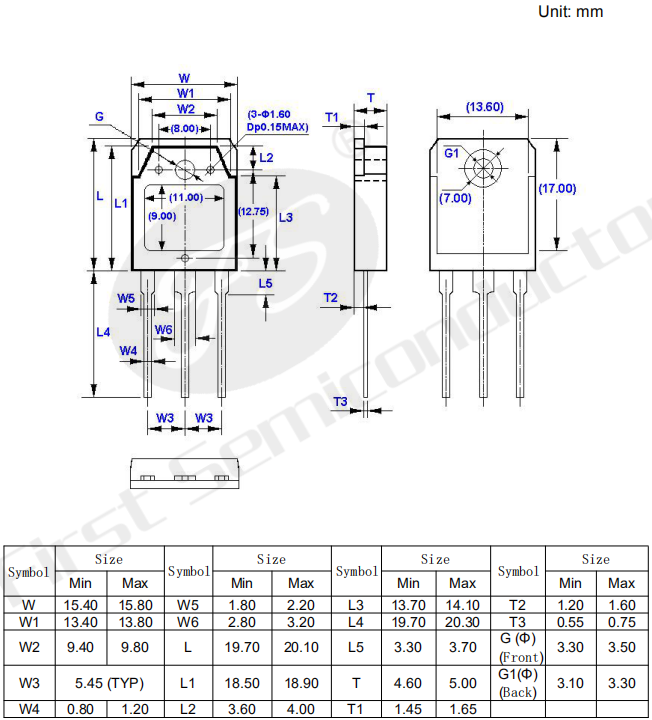

FIR11N90ANG-T的封裝外形尺寸：
