150N06 PDFN5X6-8L 貼片N溝道MOS管 60V場效應管 150N06MOSFET

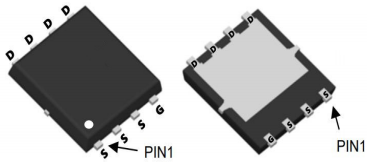

貼片N溝道MOS管150N06的引腳圖：
貼片N溝道MOS管150N06的極限參數：
(如無特殊說明，TC=25℃)
| 符號 | 參數 | 數值 | 單位 |
| VDS | 漏極-源極電壓 | 60 | V |
| VGS | 柵極-源極電壓 | ±20 | |
| ID | 漏極電流-連續 | 150 | A |
| IDM | 漏極電流-脈衝 | 450 | |
| EAS | 單脈衝雪崩能量 | 585 | mJ |
| IAS | 雪崩電流 | 55 | A |
| PD | 總耗散功率 | 168 | W |
| RθJA | 結到環境的熱阻 | 25 | ℃/W |
| RθJC | 結到管殼的熱阻 | 1.5 | |
| TSTG | 存儲溫度 | -55~150 | ℃ |
| TJ | 工作結溫 | -55~150 |
貼片N溝道MOS管150N06的電特性：
(如無特殊說明，TJ=25℃)
| 符號 | 參數 | MIN值 | TYP值 | MAX值 | 單位 |
| BVDSS | 漏極-源極擊穿電壓 | 60 | 68 | V | |
| RDS(ON) | 靜態漏源導通電阻 VGS=10V,ID=20A | 1.98 | 2.7 | mΩ | |
| 靜態漏源導通電阻 VGS=4.5V,ID=10A | 2.7 | 3.5 | |||
| VGS(th) | 柵極開啟電壓 | 1 | 1.75 | 2.5 | V |
| IGSS | 柵極漏電流 | ±100 | nA | ||
| Qg | 柵極電荷 | 72.5 | nC | ||
| Qgs | 柵源電荷密度 | 19.5 | |||
| Qgd | 柵漏電荷密度 | 14 | |||
| Ciss | 輸入電容 | 5245 | pF | ||
| Coss | 輸出電容 | 1090 | |||
| Crss | 反向傳輸電容 | 25 | |||
| td(on) | 開啟延遲時間 | 26.5 | ns | ||
| tr | 開啟上升時間 | 15 | |||
| td(off) | 關斷延遲時間 | 73 | |||
| tf | 開啟下降時間 | 18 |
