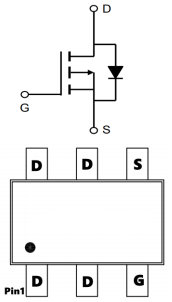

馬達應用PMOS管 6P06 SOT23-6L 國產(chan) 低壓MOS場效應管 常用PMOS
馬達應用PMOS管 6P06的主要參數：
VDS=-60V
ID=-6A
RDS(ON)＜90mΩ@VGS=10V(Type：80mΩ)
馬達應用PMOS管 6P06的極限值：
(如無特殊說明，TC=25℃)
| 符號 | 參數 | 數值 | 單位 |
| VDS | 漏極-源極電壓 | -60 | V |
| VGS | 柵極-源極電壓 | ±20 | |
| ID | 漏極電流-連續(TC=25℃) | -6 | A |
| 漏極電流-連續(TC=100℃) | -4.3 | ||
| IDM | 漏極電流-脈衝 | -26 | |
| EAS | 單脈衝雪崩能量 | 29.8 | mJ |
| IAS | 雪崩電流 | -24.4 | A |
| PD | 總耗散功率(TC=25℃) | 31.3 | W |
| RθJA | 結到環境的熱阻 | 125 | ℃/W |
| RθJC | 結到管殼的熱阻 | 40 | |
| TSTG | 存儲溫度 | -55~150 | ℃ |
| TJ | 工作結溫 | -55~150 |
馬達應用PMOS管 6P06的電特性：
(如無特殊說明，TJ=25℃)
| 符號 | 參數 | MIN值 | TYP值 | MAX值 | 單位 |
| BVDSS | 漏極-源極擊穿電壓 | -60 | V | ||
| RDS(ON) | 靜態漏源導通電阻 VGS=-10V,ID=-3A | 80 | 90 | mΩ | |
| 靜態漏源導通電阻 VGS=-4.5V,ID=-2A | 100 | 115 | |||
| VGS(th) | 柵極開啟電壓 | -1.2 | -1.75 | -2.5 | V |
| IGSS | 柵極漏電流 | ±100 | nA | ||
| Qg | 柵極電荷 | 12.1 | nC | ||
| Qgs | 柵源電荷密度 | 2.2 | |||
| Qgd | 柵漏電荷密度 | 6.3 | |||
| Ciss | 輸入電容 | 1137 | pF | ||
| Coss | 輸出電容 | 76 | |||
| Crss | 反向傳輸電容 | 50 | |||
| td(on) | 開啟延遲時間 | 9.2 | ns | ||
| tr | 開啟上升時間 | 20.1 | |||
| td(off) | 關斷延遲時間 | 46.7 | |||
| tf | 開啟下降時間 | 9.4 |
