低壓N+PMOS管20G04 TO-252-4 貼片國產(chan) MOSFET 馬達應用MOS場效應管
低壓N+PMOS管20G04的主要參數：
1、N-CH：
VDS=40V
ID=20A
RDS(ON)＜32mΩ@VGS=10V(Type：24mΩ)
2、P-CH：
VDS=-40V
ID=-18A
RDS(ON)＜48mΩ@VGS=-10V(Type：42mΩ)
低壓N+PMOS管20G04的極限值：
(如無特殊說明，TC=25℃)
| 符號 | 參數 | 數值 | 單位 | |
| N-CH | P-CH | |||
| VDS | 漏極-源極電壓 | 40 | -40 | V |
| VGS | 柵極-源極電壓 | ±20 | ±20 | |
| ID | 漏極電流-連續 (TC=25℃) | 20 | -18 | A |
| 漏極電流-連續 (TC=100℃) | 15 | -16 | ||
| IDM | 漏極電流-脈衝 | 35 | -36 | |
| EAS | 單脈衝雪崩能量 | 15 | 45 | mJ |
| IAS | 雪崩電流 | 10 | -10 | A |
| PD | 總耗散功率 (TC=25℃) | 20 | 25 | W |
| RθJA | 結到環境的熱阻 | 62 | 62 | ℃/W |
| RθJC | 結到管殼的熱阻 | 5 | 5 | |
| TSTG | 存儲溫度 | -55~150 | -55~150 | ℃ |
| TJ | 工作結溫 | -55~150 | -55~150 | |

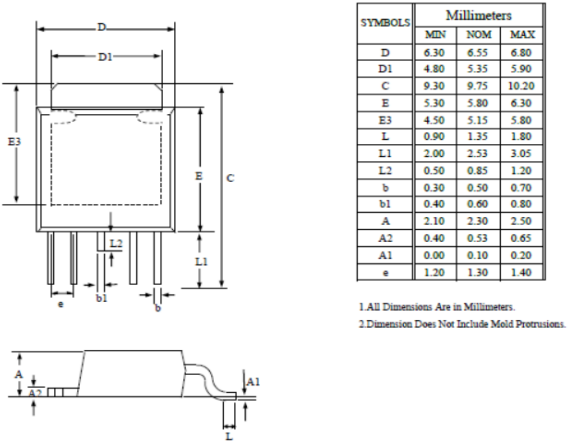

低壓N+PMOS管20G04的封裝外形尺寸圖：
