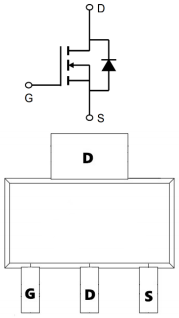

N溝道MOS管3N20 SOT89-3L中低壓小封裝MOS 汽車電子場效應管
N溝道MOS管3N20的應用領域：
汽車照明
負載開關(guan)
電源管理
N溝道MOS管3N20的極限值：
(如無特殊說明，TC=25℃)
| 符號 | 參數 | 數值 | 單位 |
| VDS | 漏極-源極電壓 | 180 | V |
| VGS | 柵極-源極電壓 | ±20 | |
| ID | 漏極電流-連續(TC=25℃) | 3 | A |
| 漏極電流-連續(TC=100℃) | 2.1 | ||
| IDM | 漏極電流-脈衝 | 10 | |
| PD | 總耗散功率(TC=25℃) | 2 | W |
| 總耗散功率(TA=25℃) | 1.1 | ||
| RθJA | 結到環境的熱阻 | 85 | ℃/W |
| RθJC | 結到管殼的熱阻 | 40 | |
| TSTG | 存儲溫度 | -55~150 | ℃ |
| TJ | 工作結溫 | -55~150 |
N溝道MOS管3N20的電特性：
(如無特殊說明，TJ=25℃)
| 符號 | 參數 | MIN值 | TYP值 | MAX值 | 單位 |
| BVDSS | 漏極-源極擊穿電壓 | 180 | 195 | V | |
| RDS(ON) | 靜態漏源導通電阻 VGS=10V,ID=2A | 1300 | 1800 | mΩ | |
| VGS(th) | 柵極開啟電壓 | 1 | 1.7 | 3 | V |
| IGSS | 柵極漏電流 | ±100 | nA | ||
| Qg | 柵極電荷 | 12 | nC | ||
| Qgs | 柵源電荷密度 | 2.5 | |||
| Qgd | 柵漏電荷密度 | 3.8 | |||
| Ciss | 輸入電容 | 580 | pF | ||
| Coss | 輸出電容 | 90 | |||
| Crss | 反向傳輸電容 | 3 | |||
| td(on) | 開啟延遲時間 | 10 | ns | ||
| tr | 開啟上升時間 | 12 | |||
| td(off) | 關斷延遲時間 | 15 | |||
| tf | 開啟下降時間 | 15 |
