增強型MOS 120N03 TO-252 120A貼片MOS管 低內(nei) 阻場效應管

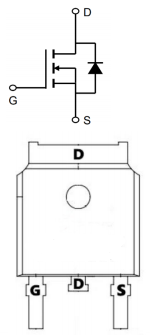

增強型MOS 120N03的引腳圖：

增強型MOS 120N03的應用領域：

• 電池保護

• 負載開關(guan)

• UPS 不間斷電源


增強型MOS 120N03的極限值：

(如無特殊說明，T_C=25℃)

• 漏極-源極電壓 V_DS：30V

• 柵極-源極電壓 V_GS：±20V

• 漏極電流-連續 I_D：120A

• 漏極電流-脈衝(chong) I_DM：360A

• 單脈衝(chong) 雪崩能量 E_AS：144.7mJ

• 雪崩電流 I_AS：53.8A

• 總耗散功率 P_D：43.4W

• 存儲(chu) 溫度 T_STG：-55~150℃

• 工作結溫 T_J：-55~150℃

• 結到環境的熱阻 R_θJA：75℃/W

• 結到管殼的熱阻 R_θJC：2.88℃/W

增強型MOS 120N03的電特性：

(如無特殊說明，T_J=25℃)
