降壓電路 LC51A 降壓IC 汽車充電器用 精簡型降壓芯片
降壓電路 LC51A的描述：
LC51A 是精簡型 DC-DC 降壓變換器集成電路，內(nei) 含溫度補償(chang) 的參考電壓源（1.25V）、比較器、 能有效限製電流及控製工作周期的振蕩器、驅動器及大電流輸出開關(guan) 管等，外配少量元件，就能組成 DC-DC 降壓電路。與(yu) 34063 產(chan) 品比較，可達到使用最少的外接元件構成開關(guan) 式降壓變換器，廣 泛適用於(yu) 汽車充電器、直流降壓變換器等產(chan) 品。
降壓電路 LC51A的特點：
工作電壓範圍寬：10V~26V
輸出電流限製功能和輸出電流保護功能
靜態電流小
輸出最大電流可達 0.7A
工作頻率可達 120KHz
輸出電壓範圍：5.1V±3%
封裝形式：Qipai8、SOP8、ESOP8、DIP8

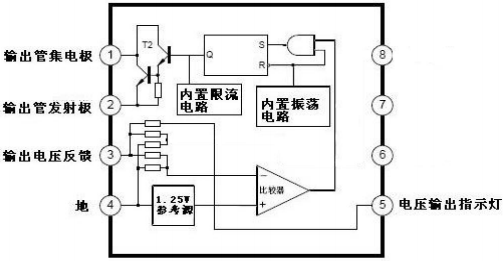

降壓電路 LC51A的內(nei) 部結構圖：
降壓電路 LC51A的極限值：
| 參數名稱 | 符號 | MIN | MAX | 單位 |
| 電源電壓（空載） | VCC | 28 | V | |
| 電源電壓（重載） | VCC | 26 | V | |
| 輸出開關管電流 | ISW | 0.9 | A | |
| 功耗 | PD | 1.25 | W | |
| 工作環境溫度 | TA | 0 | +70 | ℃ |
| 貯存溫度 | Tstg | -20 | +120 |
降壓電路 LC51A的電特性：
（VCC=12V，TA=0℃~60℃，除非另外規定）
| 參數名稱 | 測試條件 | MIN | TYP | MAX | 單位 |
| 電源電壓 VCC | 接應用電路，空載 | 10 | 12 | 26 | V |
| 電源電流 ICC | VSC=VCC=12V，接應用電路，無負載 | 5 | mA | ||
| 線性調整 | Vin=12V~25V,IO=700mA | 20 | mV | ||
| 負載調整 | Vin=12V，IO=50mA~700mA | 100 | mV | ||
| 輸出紋波 | Vin=12V,IO=700mA | 100 | mVp-p | ||
| 短路電流 | Vin=25V,RL=0.1Ω | 0.8 | A | ||
| Vin=12V,RL=0.1Ω | 1.1 | A | |||
| 頻率 | VCC=12V,IO=700mA | 120 | KHz | ||
| 效率 | VCC=12V,IO=700mA | 80 | % | ||
| 直流放大倍數 hfe | ISW=1A,VCE=5V,TA=25℃ | 50 | 120 | ||
| 集電極漏電流 IC | VCE=28V | 0.03 | μA |
