40VNMOS 200N04 TOLLA-8L 低壓貼片MOS管 2.5mΩ 低內(nei) 阻MOSFET

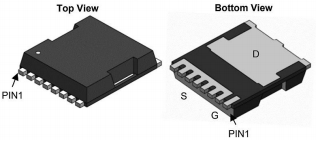

40VNMOS 200N04的引腳圖：
40VNMOS 200N04的應用領域：
BMS 電池管理係統
BLDC 無刷直流電機
UPS 不間斷電源
40VNMOS 200N04的極限值：
(如無特殊說明，TC=25℃)
漏極-源極電壓 VDS：40V
柵極-源極電壓 VGS：±20V
漏極電流-連續 ID：200A
漏極電流-脈衝(chong) IDM：600A
單脈衝(chong) 雪崩能量 EAS：525mJ
雪崩電流 IAS：35A
總耗散功率 PD：130W
存儲(chu) 溫度 TSTG：-55~150℃
工作結溫 TJ：-55~150℃
結到環境的熱阻 RθJA：35℃/W
結到管殼的熱阻 RθJC：1.5℃/W
40VNMOS 200N04的電特性：
(如無特殊說明，TJ=25℃)
| 符號 | 參數 | MIN值 | TYP值 | MAX值 | 單位 |
| BVDSS | 漏極-源極擊穿電壓 | 40 | 47 | V | |
| RDS(ON) | 靜態漏源導通電阻 VGS=10V,ID=30A | 1.9 | 2.5 | mΩ | |
| 靜態漏源導通電阻 VGS=4.5V,ID=20A | 2.7 | 4 | |||
| VGS(th) | 柵極開啟電壓 | 1 | 1.5 | 2.5 | V |
| IGSS | 柵極漏電流 | ±100 | nA | ||
| Qg | 柵極電荷 | 95 | nC | ||
| Qgs | 柵源電荷密度 | 15 | |||
| Qgd | 柵漏電荷密度 | 11 | |||
| Ciss | 輸入電容 | 3162 | pF | ||
| Coss | 輸出電容 | 1099 | |||
| Crss | 反向傳輸電容 | 157 | |||
| td(on) | 開啟延遲時間 | 12.5 | ns | ||
| tr | 開啟上升時間 | 7 | |||
| td(off) | 關斷延遲時間 | 50 | |||
| tf | 開啟下降時間 | 8.5 |
