低壓PMOS管 10P06 SOT223-3L -60V/-10A UPS用MOS管 馬達用場效應管

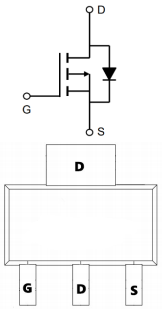

馬達用場效應管 10P06的引腳圖：
馬達用場效應管 10P06的應用領域：
無刷馬達
負載開關(guan)
UPS 不間斷電源
馬達用場效應管 10P06的極限參數：
(如無特殊說明，TC=25℃)
| 符號 | 參數 | 數值 | 單位 |
| VDS | 漏極-源極電壓 | -60 | V |
| VGS | 柵極-源極電壓 | ±20 | |
| ID | 漏極電流-連續(TA=25℃) | -10 | A |
| 漏極電流-連續(TA=70℃) | -3 | ||
| IDM | 漏極電流-脈衝 | -30 | |
| IAS | 雪崩電流 | -26.6 | |
| PD | 總耗散功率(TA=25℃) | 1.5 | W |
| RθJA | 結到環境的熱阻 | 70 | ℃/W |
| RθJC | 結到管殼的熱阻 | 36 | |
| TSTG | 存儲溫度 | -55~150 | ℃ |
| TJ | 工作結溫 | -55~150 |
馬達用場效應管 10P06的電特性：
(如無特殊說明，TA=25℃)
| 符號 | 參數 | MIN值 | TYP值 | MAX值 | 單位 |
| BVDSS | 漏極-源極擊穿電壓 | -60 | V | ||
| RDS(ON) | 靜態漏源導通電阻 VGS=-10V,ID=-12A | 55 | 70 | mΩ | |
| 靜態漏源導通電阻 VGS=-4.5V,ID=-8A | 64 | 105 | |||
| VGS(th) | 柵極開啟電壓 | -1.2 | -1.5 | -2.5 | V |
| IGSS | 柵極漏電流 | ±100 | nA | ||
| Qg | 柵極電荷 | 9.86 | nC | ||
| Qgs | 柵源電荷密度 | 3.08 | |||
| Qgd | 柵漏電荷密度 | 2.95 | |||
| Ciss | 輸入電容 | 1447 | pF | ||
| Coss | 輸出電容 | 97.3 | |||
| Crss | 反向傳輸電容 | 70 | |||
| td(on) | 開啟延遲時間 | 28.8 | ns | ||
| tr | 開啟上升時間 | 19.8 | |||
| td(off) | 關斷延遲時間 | 60.8 | |||
| tf | 開啟下降時間 | 7.2 |
