低壓場效應管 8N10 SOT23-6 100V/8A 貼片NMOS管 電源用MOS管

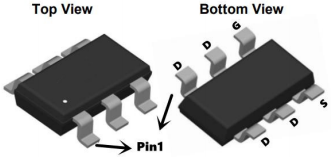

貼片NMOS管 8N10的引腳圖：
貼片NMOS管 8N10的應用領域：
鋰電充電
負載開關(guan)
不間斷電源
貼片NMOS管 8N10的極限值：
(如無特殊說明，TC=25℃)
漏極-源極電壓 VDS：100V
柵極-源極電壓 VGS：±20V
漏極電流-連續 ID：8A
漏極電流-脈衝(chong) IDM：24A
總耗散功率 PD：30W
存儲(chu) 溫度 TSTG：-55~+150℃
工作結溫 TJ：-55~+150℃
結到管殼的熱阻 RθJC：3.1℃/W
結到環境的熱阻 RθJA：120℃/W
貼片NMOS管 8N10的電特性：
(如無特殊說明，TJ=25℃)
| 符號 | 參數 | MIN值 | TYP值 | MAX值 | 單位 |
| BVDSS | 漏極-源極擊穿電壓 | 100 | 107 | V | |
| RDS(ON) | 靜態漏源導通電阻 VGS=10V,ID=5A | 80 | 100 | mΩ | |
| 靜態漏源導通電阻 VGS=4.5V,ID=3A | 95 | 125 | |||
| VGS(th) | 柵極開啟電壓 | 1.2 | 2 | 2.5 | V |
| IGSS | 柵極漏電流 | ±100 | nA | ||
| Qg | 柵極電荷 | 11.9 | nC | ||
| Qgs | 柵源電荷密度 | 2.8 | |||
| Qgd | 柵漏電荷密度 | 1.7 | |||
| Ciss | 輸入電容 | 1100 | pF | ||
| Coss | 輸出電容 | 55 | |||
| Crss | 反向傳輸電容 | 40 | |||
| td(on) | 開啟延遲時間 | 3.8 | ns | ||
| tr | 開啟上升時間 | 25.8 | |||
| td(off) | 關斷延遲時間 | 16 | |||
| tf | 開啟下降時間 | 8.8 |
