三象限华体会体育沃尔夫斯堡 12A國產(chan) 晶閘管 BTA12 TO220F 高潔溫可控矽
高潔溫可控矽 BTA12的產(chan) 品特征：
NPNPN 五層結構的矽雙向器件
P 型對通擴散隔離
台麵玻璃鈍化工藝
背麵多層金屬電極
工作結溫高，換向能力強
高電壓變化率 dV/dt
大電流變化率 dI/dt
符合 RoHS 規範
封裝形式：TO-220F
高潔溫可控矽 BTA12的應用領域：
BTA12华体会体育沃尔夫斯堡應用於(yu) ：加熱控製器、調光/調速控製器、洗衣機、攪拌機、果汁機、麵包機、吸塵器等家用電器
高潔溫可控矽 BTA12的極限值(TCASE=25℃)：
斷態重複峰值電壓 VDRM/VRRM：600/800V
通態均方根電流 IT(RMS)：12A
通態不重複浪湧電流 ITSM：120A
I2t值：78A2s
通態電流臨(lin) 界上升率 dIT/dt：50Aμs
門極峰值電流 IGM：4A
門極平均功率 PG(AV)：1W
存儲(chu) 溫度 TSTG：-40~+150℃
工作結溫 Tj：-40~+125℃
高潔溫可控矽 BTA12的電特性：
| 符號 | 參數 | 數值 | 單位 | ||
| TW | SW | CW | |||
| IGT | 門極觸發電流 | ≤5 | ≤10 | ≤35 | mA |
| VGT | 門極觸發電壓 | ≤1.3 | V | ||
| VGD | 門極不觸發電壓 | ≥0.2 | |||
| IH | 維持電流 | ≤10 | ≤15 | ≤35 | mA |
| IL | 擎住電流 I-III | ≤10 | ≤25 | ≤50 | |
擎住電流 II | ≤15 | ≤30 | ≤60 | ||
| dVD/dt | 斷態電壓臨界上升率 | ≥20 | ≥40 | ≥500 | V/μs |
| VTM | 通態壓降 | ≤1.55 | V | ||
| IDRM/IRRM | 斷態重複峰值電流 VD=VDRM/VRRM,TJ=25℃ | ≤5 | ≤5 | ≤5 | μA |
斷態重複峰值電流 VD=VDRM/VRRM,TJ=125℃ | ≤1 | ≤1 | ≤1 | mA | |

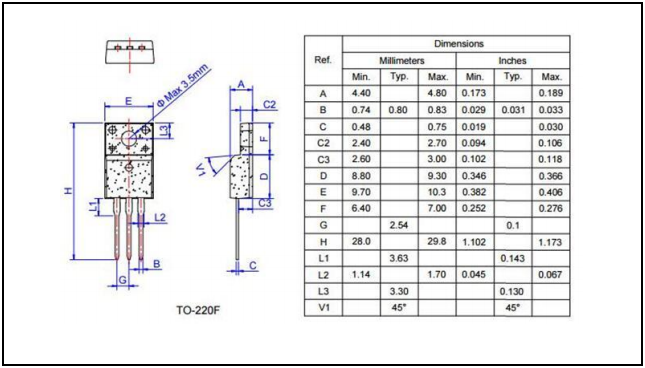

高潔溫可控矽 BTA12的封裝外形尺寸圖：
