三象限华体会体育沃尔夫斯堡 BTA08 TO-220F 家電用晶閘管 8A塑封可控矽
三象限华体会体育沃尔夫斯堡 BTA08的產(chan) 品特征：
NPNPN 五層結構的矽雙向器件
P型對通擴散隔離
台麵玻璃鈍化工藝
背麵多層金屬電極
工作結溫高，換向能力強
高電壓變化率 dV/dt
大電流變化率 dI/dt
符合ROHS規範
加熱控製器
調光/調速控製器
洗衣機
攪拌機
果汁機
麵包機
吸塵器等家用電器
三象限华体会体育沃尔夫斯堡 BTA08的極限值：
| 符號 | 參數 | 數值 | 單位 |
| VDRM/VRRM | 斷態重複峰值電壓 | 600/800 | V |
| IT(RMS) | 通態均方根電流 | 8 | A |
| ITSM | 通態不重複浪湧電流 | 80 | |
| I2t | I2t值 | 36 | A2s |
| dIT/dt | 通態電流臨界上升率 | 50 | A/μs |
| IGM | 門極峰值電流 | 4 | A |
| PG(AV) | 門極平均功率 | 1 | W |
| Tstg | 存儲溫度 | -40~+150 | ℃ |
| Tj | 工作結溫 | -40~+125 |
三象限华体会体育沃尔夫斯堡 BTA08的電特性：
| 符號 | 參數 | 數值 | 單位 | ||
| TW | SW | CW | |||
| IGT | 門極觸發電流 | ≤5 | ≤10 | ≤35 | mA |
| VGT | 門極觸發電壓 | ≤1.3 | V | ||
| VGD | 門極不觸發電壓 | ≥0.2 | |||
| IH | 維持電流 | ≤10 | ≤15 | ≤35 | mA |
| IL | 擎住電流 I-III | ≤10 | ≤25 | ≤50 | |
擎住電流 II | ≤15 | ≤30 | ≤60 | ||
| dVD/dt | 斷態電壓臨界上升率 | ≥20 | ≥40 | ≥400 | V/μs |
| VTM | 通態壓降 | ≤1.55 | V | ||
| IDRM/IRRM | 斷態重複峰值電流 VD=VDRM/VRRM,TJ=25℃ | ≤5 | ≤5 | ≤5 | μA |
斷態重複峰值電流 VD=VDRM/VRRM,TJ=125℃ | ≤1 | ≤1 | ≤1 | mA | |

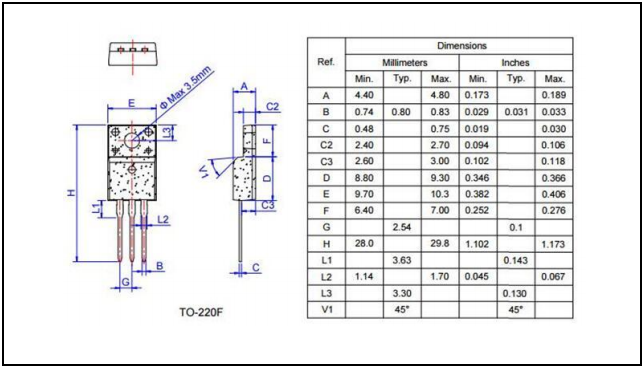

三象限华体会体育沃尔夫斯堡 BTA08的封裝外形尺寸圖：
